Renesas Electronics EK-RA2L2評価キット
ルネサス エレクトロニクス (Renesas Electronics) EK-RA2L2評価キットは、RA2L2 MCUを活用した評価、プロトタイピング、開発のエントリーポイントを実現しています。本ボードはエミュレータ回路を内蔵しており、追加のハードウェアツールなしで使用可能です。また、USB2,0Type-C®とマイクロUSBケーブルも付属しています。ルネサス エレクトロニクス (Renesas Electronics)EK-RA2L2には、ブレークアウトピンヘッダを搭載し、MCUの全信号にアクセスできるため、試作を容易に行うことができます。
特徴
- RA2L2 MCUを活用した評価、プロトタイピング、開発のためのエントリーポイントを実現
- エミュレータ回路が組み込まれており、ハードウェア・ツールなしで使用できます。
- マイクロUSBケーブルとUSB Type-C 2,0ケーブルが付属しています。
- ブレークアウトピンヘッダを搭載し、MCUの全信号ピンにアクセスできるため、試作を容易に行うことができます。
- 簡単なボード拡張を目的とした Arduino ®、Pmod™、Qwiic®インターフェイス
- 簡易プログラム実行用に、2つのスイッチと3つのLEDを備えています。
- USB Type-C電源システムを評価します。また、シンクネジ端子とデッドバッテリサポート回路が装備されています。
アプリケーション
- USBデータロガー
- ラベル/熱プリンタ
- EV充電器
- バッテリ充電器
- バーコード/RFIDリーダー
- エレベータ
仕様
- 評価MCUは、LQFP-64パッケージに収められたR2FA2L2094CFM
- オンチップメモリに、128KB ROM、16KB RAM、4KBデータフラッシュメモリを搭載
- ボードサイズは84,00mm x 140,00mm
- 電源電圧はUSB (デバッグ) 5V、USB [FS (Type-C)] 5V、2ピン外部電源ヘッダ
- リセットスイッチ1個、ユーザースイッチ1個
- ユーザーLED 3個（赤色、青色、緑色）
- 電源インジケータLED (白色) 1個
- デバッグインジケータLED (黄色) 1個
- USB 2.0 Type-Cシンクを1基搭載（スクリュー端子コネクタ
- ２つの Seeed Grove®システムコネクタを搭載しています。
- SparkFun Qwiicコネクタ ×1
- Pmodコネクタ2本
- Arduino (Uno 3R)コネクタ1本
- mikroBUS™コネクタ1本
- 2x 24ピンおよび1x 40ピンオス、1x CAN 3ピンヘッダを介したネイティブピンアクセス
- J-Link OBデバッガ(10ピンおよび20ピンコネクタ)
- USB2,0Type-C VBUSモニタリング回路
- MCU電流測定用ポイント
- 20,000MHzメインクロック発振器
- 32.768kHzサブクロック発振器

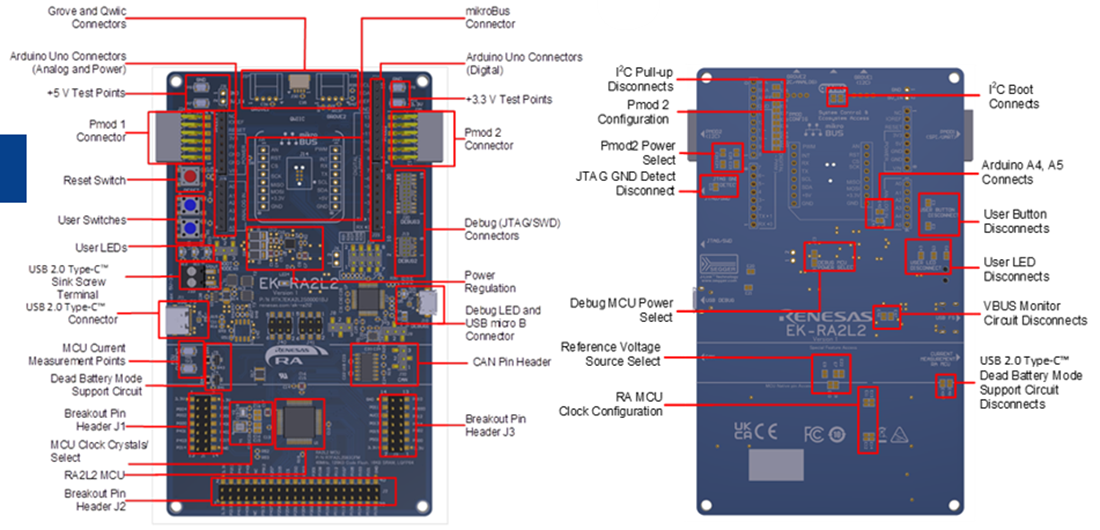

ボードの特長
関連のあるマイクロコントローラ
Renesas Electronics RA2L248MHzARM®-Cortex®-M23 マイクロコントローラ
USB Type-C® 標準リビジョン2.4に準拠したUSB MCU
