Renesas Electronics ISL3034E論理レベルトランスレータ

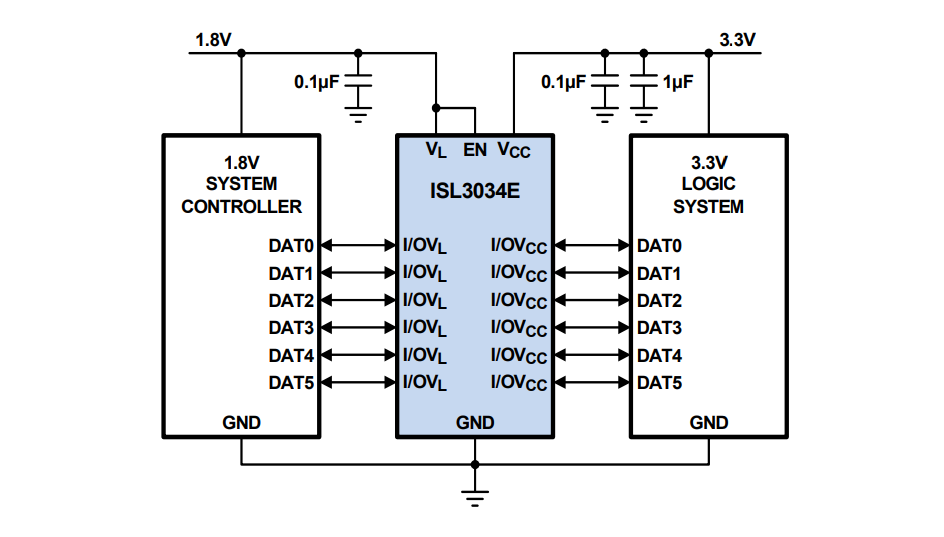

V_CC およびV_L 供給電圧は、ISL3034Eの両側の論理レベルを設定します。ICのV_L 側の論理信号は、ICのV_CC 側ではより高電圧の論理信号として現れます。ICのV_CC 側の論理信号は、ICのV_L 側にさらなる高電圧論理信号として表示されます。

ISL3034Eは、出力電流がわずか4mAでも十分な外部入力ドライバを使用してフルスピードで動作します。各I/Oチャンネルは、内部の30µAの電流源によってV_CC またはV_L にプルアップされており、ISL3034Eをプッシュプルまたはオープンドレインのドライバで駆動することができます。ICのイネーブル（EN）入力を低レベルに駆動すると、ISL3034EをすべてのI/Oラインがトライステートの低電力シャットダウンモードに設定します。このトランスレータには、V_CC がV_L より低い場合に自動的にシャットダウンするモードが備わっています。

ISL3034Eは、V_CC 電圧が+2.2V〜+3.6V、V_L 電圧が+1.35V〜+3.2Vの範囲で動作します。この特性により、ISL3034Eの論理レベルトランスレータは、低電圧マイクロコントローラやASICと高電圧部品との間でのデータ転送に最適です。
