Renesas Electronics RAA211x DC-DCレギュレータ

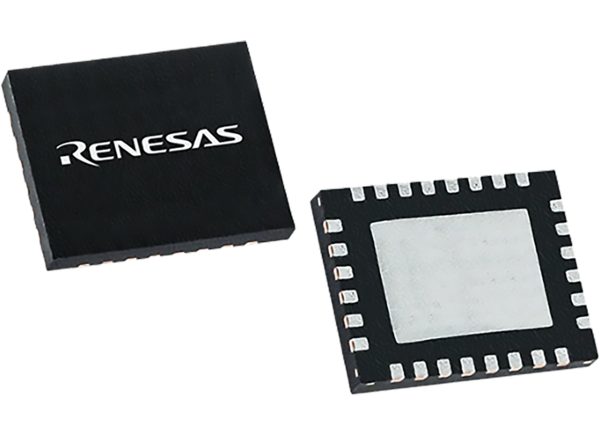

Renesas Electronics RAA211x DC-DCレギュレータは、1つのピン配列でほとんどの産業用電源レールをサポートします。RAA211xレギュレータは、柔軟な設計移植性、互換性のあるピン配列、クラス最高の負荷安定化の精度、内部補償によるピーク電流モード制御を提供します。オプションの外部バイアスLDO入力により、負荷範囲の電力損失を削減することができます。Renesas Electronics RAA211x DC-DCレギュレータは、4mm x 3.5mmのQFNやHTTSOPパッケージで提供されます。
特徴
- 調整可能VOUT: 0.8V ～ 90%のVIN
- デフォルトで400kHz、または200kHz～800kHzの調整可能なスイッチング周波数
- 負荷調整の精度
- 40℃～＋125℃で±1％
- +25°Cで±0.5%
- 外部バイアスLDOとパワーグッドインジケータを内蔵した軽負荷時のPFM動作とDEM
- 標準静止電流：95μA
- サイクルごとのピーク/バレー電流制限、入力電圧UVLO、出力電圧不足（短絡）保護、サーマルシャットダウン
- レイアウトがしやすいようにパッケージのピンを配列
- 内部補償によるピーク電流モード制御でBOMを削減し、電力設計を簡素化
- 最大連続負荷電流範囲：2A〜5A
- 絶対最大電源電圧範囲：35V〜76V
- 835は非同期、250/450/630/820は同期バック
- パッケージのオプション
- 4mm x 3.5mmのQFN
- HTSSOP
アプリケーション
- 産業用電源システム
- 分散型電源および汎用POL
- 通信基地局の電源
- 高電圧シングルボードシステムまたは無調整の壁トランス
- 8セル以上のバッテリパックを使用するモビリティデバイス
注目のレギュレータ
Renesas Electronics RAA211650 60V 5A集積スイッチングレギュレータ
200kHz～2.5MHzの間で調整できるスイッチング周波数が特徴です。
Renesas Electronics RAA211651集積スイッチングレギュレータ
コンスタントオンタイム（COT）制御スキームが特徴です。
Renesas Electronics RAA21180x DC/DC降圧型レギュレータ
超低自己消費電流バックレギュレータで、7V〜80Vの広い入力電圧範囲が備わっています。
