Renesas Electronics RAA271082自動車用PMIC

Renesas Electronics RAA271082自動車用PMICは、適応可能なマルチレール電力ICで、一次高電圧同期降圧レギュレータ、2つの二次低電圧同期降圧レギュレータ、およびLDOレギュレータを備えています。RAA271082は、4つの過電圧および低電圧モニタ、I²C通信、汎用I/Oピン、および専用のリセット出力/障害インジケータを提供します。

Renesas RAA271082自動車PMIC は、ASIL-D ISO-26262開発プロセスを実証し、ASIL-Bデバイス・メトリックを満たすように設計されています。RAA271082には、OV/UVモニタ用の2番目のバンドギャップリファレンス、電源投入時の内蔵自己テスト、独立した OV/UVモニタリング、および内部レジスタとI²C通信での継続的なCRCエラーチェックが組み込まれています。

このデバイスは高密度の電力ソリューションを提供し、必要な外付け部品が少なく、ボードスペースも最小限で済みます。PMICは、内部ワンタイムプログラマブル（OTP）メモリを使用して構成された広範な機能セットを提供します。各出力電圧の選択、電力シーケンシング、OV/UV閾値など、ほぼすべてのデバイスオプションが内部で構成されており、選択に外付け部品は必要ありません。レギュレータは内部補償も提供します。バックは高効率を実行するために同期しており、高周囲温度を必要とする過酷な環境で動作することができます。

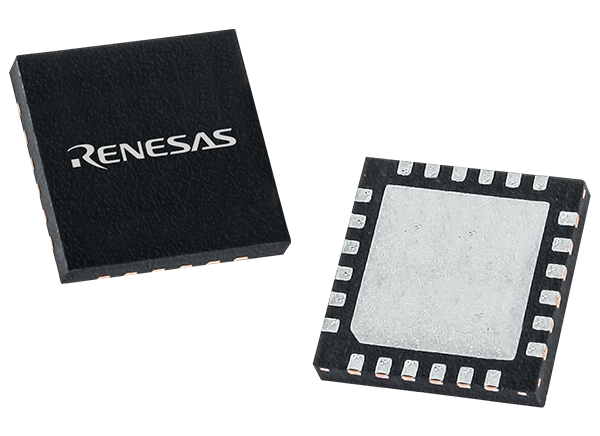

RAA271082は、4mm × 4mm 24リードステップカットQFN（SCQFN）パッケージに格納されており、熱性能を向上させる露出パッドが付属しています。このデバイスは、グレード1に認定されたAEC-Q100であり、-40°C～+125°Cの周囲温度範囲を備え、-40°C～+150°Cのジャンクション温度範囲にわたって電気的に指定されています。

特徴

ASIL-D ISO26262開発プロセス
VIN動作範囲：4.0～42V、開始範囲：4.5～42V
オプションの疑似ランダムスペクトラム拡散による2.2MHzの固定スイッチング周波数
内部補償とLDO 1台が備わった3台の同期バック
- バック1出力範囲：2.8V～5.05V、最大1A
- バック2/3出力範囲：0.85V～3.3V、最大1A
- LDO4出力範囲：2.7V～3.4V、最大300mA
±4%、±6%、±8%、および±12%のOTP UV/OV閾値
OTP電力アップ/ダウンシーケンスと遅延
Buck2、Buck3、LDO4でのオプションの出力放電
構成可能なGPIOピン
デュアルENピン
AEC-Q100認定、グレード1の-40°C～+125°C（T_J = +150°C）

保護
- 入力電圧UVLO
- 出力OV/UV
- 内部および出力LDOでの過電流保護
- 過熱シャットダウン
機能安全
- 電力投入時の内蔵自己テスト（BIST）
- デュアル・バンドギャップ/リファレンス・チェーン
- Buck1出力用の独立UV/OVセンスパス
- 構成可能なウィンドウWatchdogタイマ（WWDT）
- OTPシャドウレジスタの継続的なCRCチェック
- CRC保護I²C通信
- 構成可能な障害マネージャ
