Renesas Electronics RAJ240055 R-BMS F 評価キット
Renesas Electronics RAJ240055 R-BMS F 評価キットは、2～4Sセル (8V～16V) ソリューションです。小型掃除機、ロボット掃除機などの民生機器や医療機器に適しています。本キットは、RAJ240055 リチウムイオンバッテリFGIC（個別のMCUブロックとAFEブロックをシングルパッケージに統合した2～4直列対応のバッテリ残量ゲージIC）を搭載しており、さまざまなバッテリ保護および管理機能を実現します。
Renesas RAJ240055 R-BMS F 評価キットは、評価基板 (RTK0EF0163DK02BU)、USBシステムマネジメントバス (SMBus) 変換基板、通信用ケーブルで構成されています。これにより、RAJ240055電池残量管理IC (FGIC) を使用してバッテリ管理システムを評価できます。さらに、このキットには事前検証済ファームウェア搭載のBattery Management System with Fixed Firmware (R-BMS F) が含まれており、使いやすく、ファームウェア開発が不要です。また、デバイスのさまざまな閾値をユーザーにて設定可能です。この評価キットは、ファームウェア開発を必要とせずに、評価から顧客システム構築へのシームレスな移行を可能にします。
特徴
- 2～4セル・リチウムイオン・バッテリRAJ240055のための完全な評価システム
- 迅速なセットアップのために、2セル～4セル構成向けに最適化された回路モジュール
- SMBus I/F通信
- 抵抗セルシミュレータを内蔵し、最小限の配線接続で迅速なセットアップを実現
- GUIベースのPCソフトウェアでパラメータ設定可能
アプリケーション
- ポータブル電源システム
- 携帯機器
- クリーナー
- 産業
キット内容
- RAJ240055 FGICを搭載し、R-BMS Fを評価するためのEVM
- USB SMBus通信用ケーブル
- SMBus I/FとPC間の接続用USBケーブル
- SMBus I/FとEVM間の接続用するシリアルケーブル
キット
Renesas Electronics RAJ240090/100 R-BMS F 評価キット
3～10Sセル（12V～40V）ソリューション。リチウムイオン・バッテリ残量管理IC (FGIC) RAJ240100を搭載し、RAJ240090用にも使用可能。
負荷電流を使用した評価

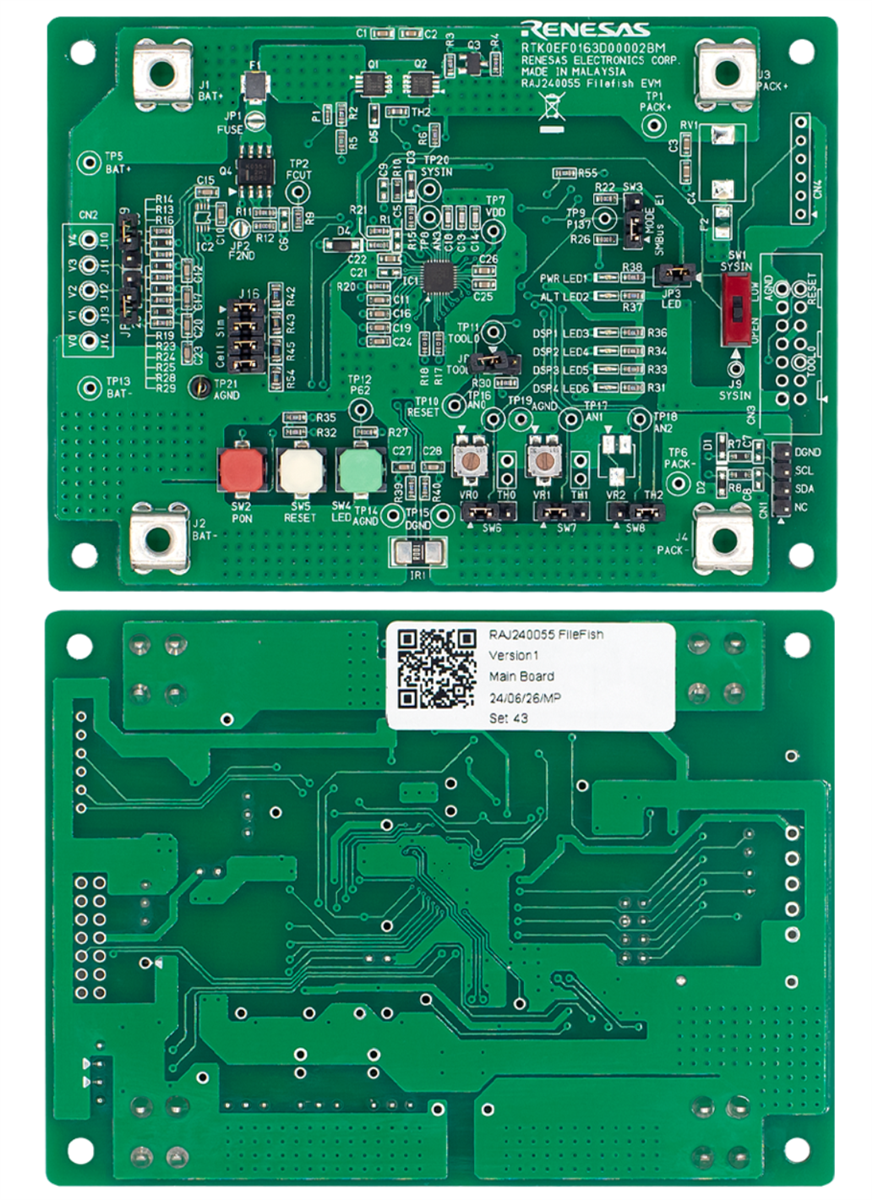

レイアウト
公開: 2025-04-21
| 更新済み: 2025-12-30
