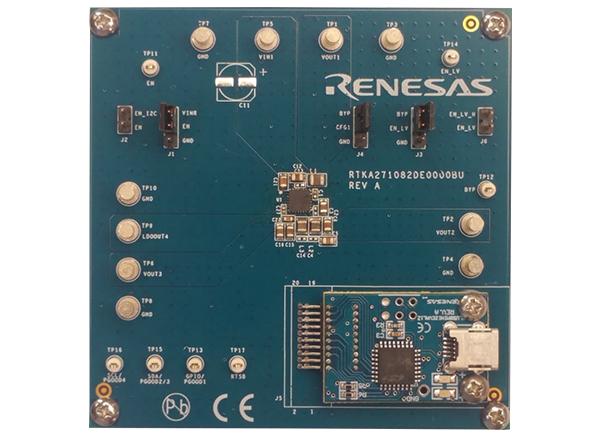

Renesas Electronics RTKA271082DE0000BU評価ボード
Renesas Electronics RTKA271082DE0000BU評価ボードは、RAA271082車載PMICの動作を評価するように構成されています。RAA271082には、3つの同期バックレギュレータと1つの低ドロップアウトリニアレギュレータが備わっています。

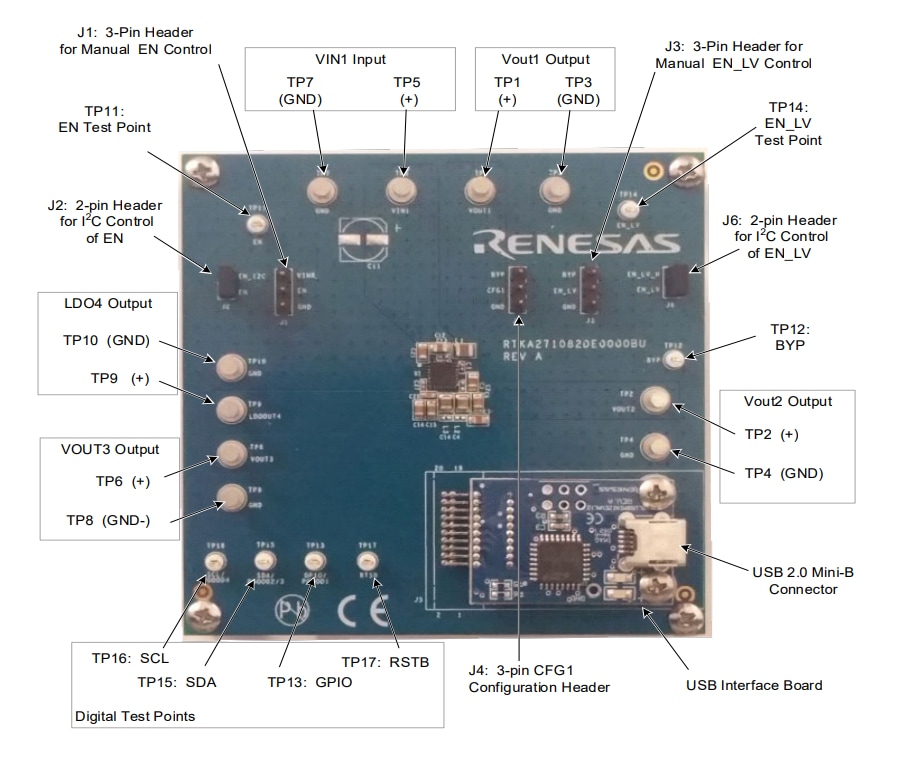

Renesas RTKA271082DE0000BU評価ボードは、カメラ・システムを始めとするポイントオブロード車載アプリケーションを対象に設計されており、4.5V～42Vの入力供給範囲が備わっています。このボードは、4つの出力電圧、I2Cインターフェイス、RSTBステータス・インジケータ、汎用I/O（GPIO）信号が特徴です。
RAA271082は、露出パッドが備わった4mm x 4mm 24リード・ステップカットQFN（SCQFN）パッケージに格納されており、AEC-Q100、Grade 1の認定を取得しています。
特徴
- 4.0V～42VのVIN動作範囲
- 起動範囲: 4.5V～42V
- 内部補償とLDO 1台が備わった3台の同期バック
- 周波数 2.2MHz（固定）
- 過温度、過電流、過電圧、負の過電流保護
アプリケーション
- ドライバ監視カメラ
- リアおよびサラウンドビューHD車載カメラ
- マイクロコントローラPMIC（バッテリ管理システム用）
- ゾーンおよびドメインコントローラ用のマイクロコントローラPMIC
- ゲートウェイ装置用のマイクロコントローラPMIC
仕様
- VIN範囲：4V～42V
- VOUT1範囲2.8V～5.05V、最大1A
- VOUT2範囲0.85V～3.3V、最大1A
- VOUT3範囲0.85V～3.3V、最大1A
- LDO4範囲2.87V～3.4V、最大300mA
- I2Cインターフェイス
- RSTBおよびGPIO信号
関連製品
Renesas Electronics RAA271082自動車用PMIC
レギュレータを含む適応可能なマルチレール電力IC。
