Renesas Electronics RZ/G2UL SMARCキット

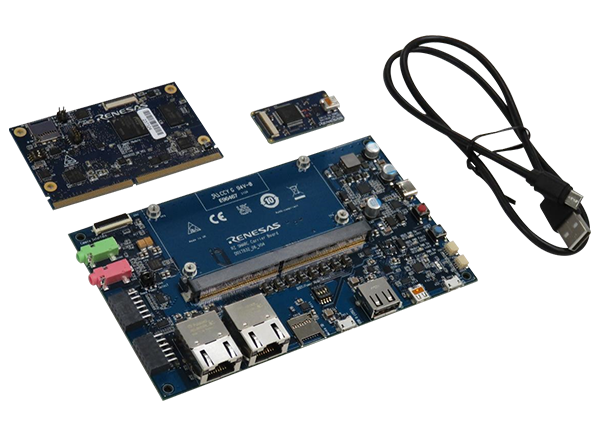

Renesas Electronics RZ/G2UL SMARCキットは、RZ/G2UL汎用マイクロプロセッサを評価します。Renesas Electronics RZ/G2ULキットには、モジュールボード (SOM) とキャリアボードが含まれています。キャリアボードは、 RZ/G2L、RZ/G2LC、RZ/V2L モジュール（SOM）と 併用され、SMARC v2.1規格に準じて準備されています。 このボードを使用すると、デバイス間でのシームレスで柔軟性に富んだ評価が可能になります。
特徴
- キャリアボード機能
- FFC/FPCコネクタは、カメラモジュールの高速シリアルインターフェイスへの接続用に標準実装されています。
- デジタルビデオモジュールの高速シリアルインターフェイスへの接続用に、DSI/HDMI変換モジュールを搭載したMicro-HDMIコネクタを標準実装
- USBインターフェイスへの接続用にMicro-ABレセプタクル（ch0：USB2.0 OTG）およびレセプタクル（ch1：USB2.0ホスト）をそれぞれ実装
- イーサネットを使用したソフトウェア開発・評価用にスタンダードのRJ45コネクタを実装
- 高度オーディオシステムの開発用にオーディオコーデックを標準実装
- オーディオ・インターフェイスへの接続用にオーディオジャックを実装
- 非同期シリアルポートインターフェイスへの接続用にMicro-ABレセプタクルを実装
- 周辺機能のインターフェースとして、microSDカードスロットとPMOD用ソケットを2つ実装
- 電源を対象に、USB PD規格をサポートしているUSB Type-C ™レセプタクルを実装
- デバイスRZ/G2UL（Type-1）
- Arm® Cortex®- A55シングル、Arm Cortex-M33
- BGA361ピン、13mmSqボディ、0.5mmピッチ
- モジュールボード機能
- DDR4 SDRAM 1GB × 1pc
- QSPIフラッシュメモリ128Mb × 1pc
- eMMCメモリ64GB × 1pc
- microSDカードを実装し、ブートのeSDとして使用
- 5出力クロック発振器
- PMIC電源
関連製品
Renesas Electronics RZ/G2UL汎用マイクロプロセッサ
Arm®Cortex ®-A55 (1.0GHz) CPU、16ビットDDR3L/DDR4インターフェイスを備え、シンプルなLCDコントローラを内蔵。
