Renesas Electronics US082-ZMOD4510EVZセンサPmod™ボード
Renesas Electronics US082-ZMOD4510EVZセンサPmod™ボードは、カスタムシステム設計で屋外空気品質（OAQ）を対象としたZMOD4510ガス・センサ・モジュールの迅速なプロトタイピングを行うように構成されています。US082-ZMOD4510EVZボードは、搭載センサ用に標準のPmod™タイプ6A（拡張I2C）接続を提供し、対応するコネクタ付を装着した任意のMCU評価キットに差し込むことができます。
Renesas US082-ZMOD4510EVZセンサPmodボードの特徴はボードの両側にPmodコネクタを持っていることで、別のタイプ6/6Aボードをデイジーチェーン状に接続でき、同じMCU Pmodコネクタ上に複数のセンサを接続できます。Renesas IDE (e2 studio) のソフトウェアサポートは、センサとMCUを接続するコードを生成し、開発期間を大幅に短縮します。US082-ZMOD4510EVZは、Renesasクイック接続IoTを活用したIoTシステムの迅速な作成に最適で、標準 コネクタおよびソフトウェアサポートが活用されています。
特徴
- 屋外空気品質用のガス・センサ・モジュールZMOD4510センサ・サンプル搭載:
- 全屋外空気品質（第1世代）および選択オゾン測定（第2世代）の超低消費電力をはじめとする、さまざまな方法の動作をサポート
- 米国環境保護庁（EPA）などの空気品質の国際規格をサポート
- I2C拡張インターフェイスに対応した標準タイプ6A Pmodコネクタ
- デイジーチェーン接続ののパススルー信号が可能なデュアルコネクタ
- ワンクリックのコード生成で開発期間を最小限に抑えられるe2 studioでのソフトウェアサポート
関連製品
Renesas Electronics クイックコネクトIoT
既存のRenesas MCUキットにワイヤレス接続を追加します。
開発ツール
Renesas Electronics ZMOD4510評価ボード
多機能センサ開発ツールで、統合OAQセンサとI2C出力が備わっています。
Renesas Electronics QC-BEKITPOCZクイックコネクトビギナーズキット
2つの動作モード：センサデータサンプリング用のセンサモードと音声認識モードが備わっています。
接続

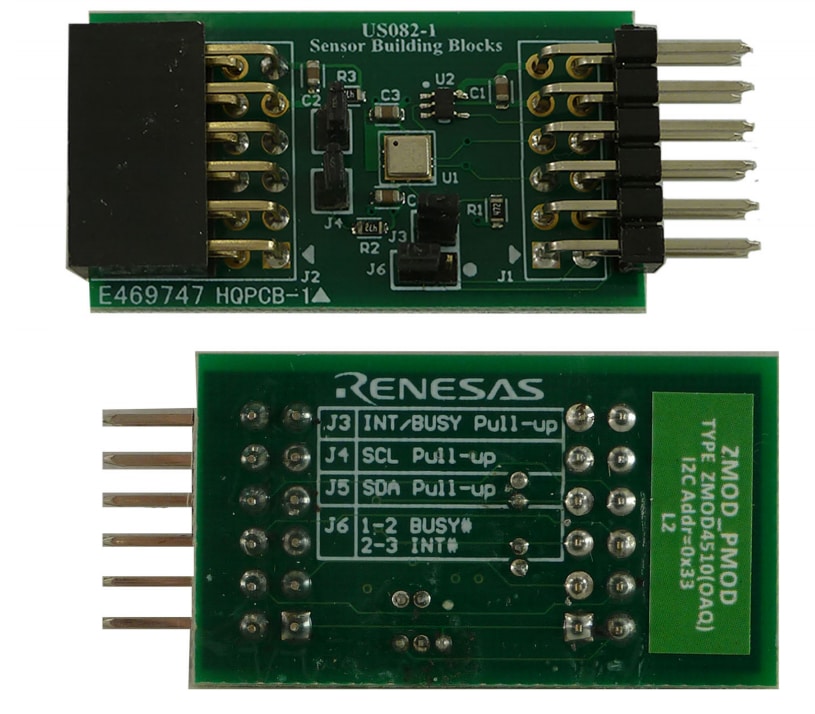

前面図、背面図
公開: 2021-07-13
| 更新済み: 2024-07-18
