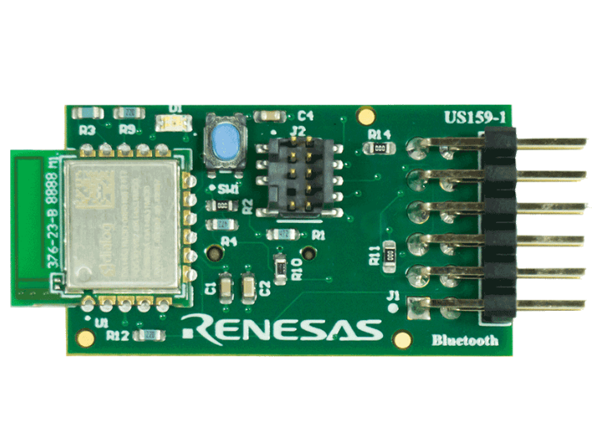

Renesas Electronics US159-DA14531EVZ DA14531 Pmod™ボード
Renesas Electronics US159-DA14531EVZ DA14531 Pmod™ボードは、低消費電力Bluetooth® Pmodモジュールで、任意の評価キットまたはMCUボードに低消費電力Bluetooth機能を追加できます。Pmod拡張機能を使用すると、デバイスに接続します。本ボードでは、オンボードBluetooth 5.1モジュール用に標準のPmod Type 3A (expanded UART)接続を提供します。
特徴
- DA14531 SmartBond小型モジュール
- Cortex M0+ at 16MHz
- メモリ: 4kB RAM、32kB OTP、1Mbフラッシュ
- BLUETOOTH® 5.1コア認定
- 集積チップアンテナ
- 世界的認証
- IoTMark™、BLEスコア（18300）
- 供給電圧: 3.3V
- 最大出力電力：+2.2dBm
- 感度：-93dBm
- 3.3VでRx電流2mA
- 0Dbmで3.3VのTx電流4mA
- 標準化されたType 3A Pmodコネクタは、 拡張UARTインターフェイスをサポート
- オンボードCR1220 ボタン型電池を使用したオプションのバッテリ動作

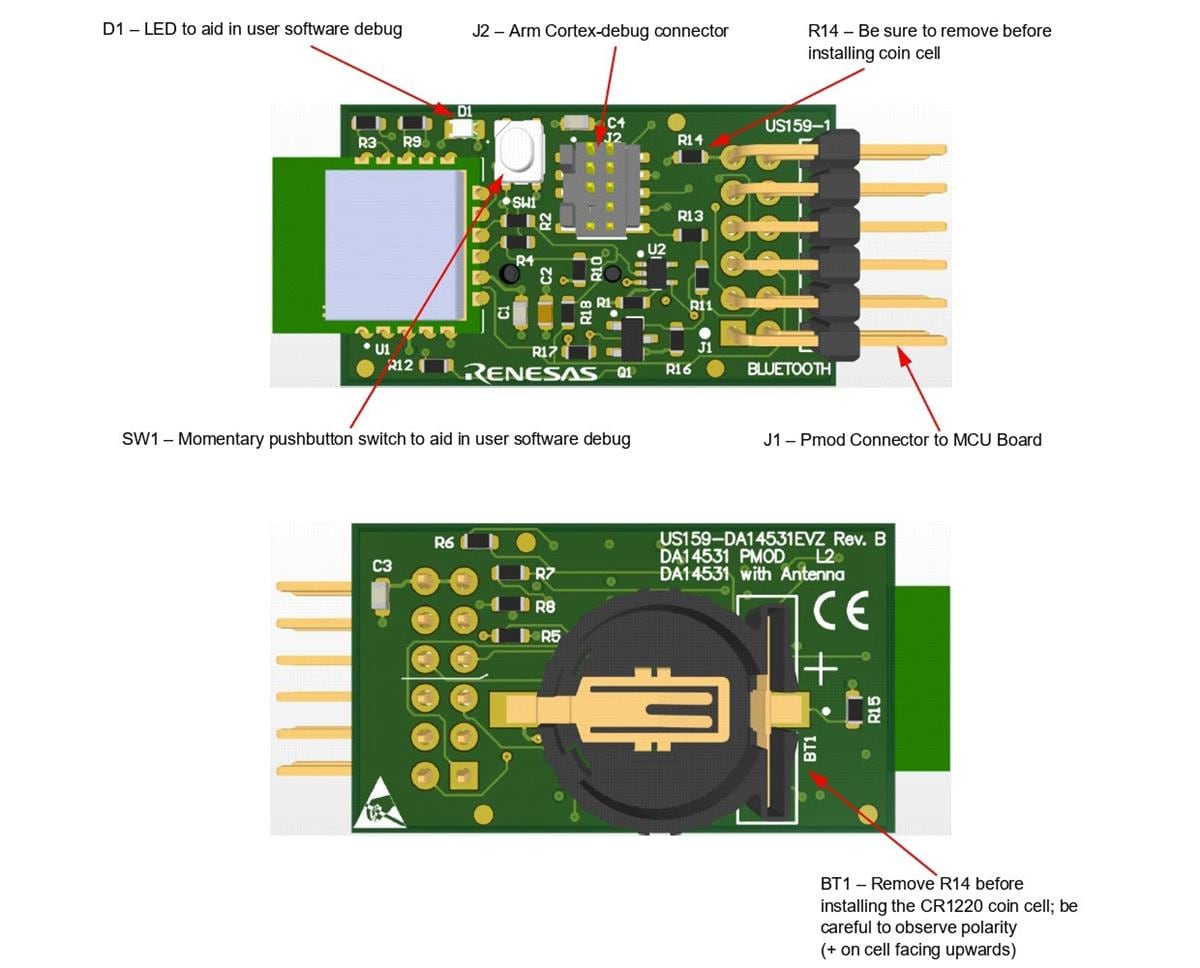

- ユーザー ソフトウェアデバッグに役立つモーメンタリ押釦スイッチ（SW1）
- ユーザー・ソフトウェア・デバッグを支援するLED（D1）
- ソフトウェアの開発とデバッグのサポートを目的とした、10ピン1.27mmピッチArm® Cortexデバッグコネクタ （J2）
