Digi XBee LPX 900 RFモジュール

Digi XBee LPX 900 RFモジュールは、長距離ワイヤレス接続に最適化された、コンパクトで信頼性の高いRFソリューションを提供します。Digi XBee-PRO 900HPと完全な相互運用性を備えたこれらのモジュールは、内蔵の弾性表面波(SAW)フィルタによって帯域外干渉を低減し、より高速で信頼性の高いデータ伝送を実現します。902MHz〜928MHzのISMバンドで動作するこのモジュールは、各規制への適合認定を取得済みであるため、統合とデプロイを簡素化できます。

柔軟性を重視して設計された Digi XBee LPX 900 は、OTA(Over-the-Air)によるファームウェア更新をサポートし、Digi XBee® Studio を使用するか、Digi の直感的な AT コマンドセットおよび API コマンドセットを通じて容易に構成できます。内蔵アンテナにより、RF設計の複雑さが解消され、開発コストが削減されるため、OEMソリューションの市場投入までの時間が短縮されます。-40°C〜+85°Cの産業用動作温度範囲に対応するこのモジュールは、過酷な環境にも最適です。

DigiMeshネットワークによりクラス最高のメッシュ/マルチポイント通信を実現するLPX 900は、見通し距離で最大10.5マイル(17km)の通信範囲を提供するため、農業、エネルギー、および長距離接続を必要とするその他のアプリケーションに優れた選択肢となります。

ハードウェアとソフトウェアが統合された完全なソリューションとして、Digi XBee LPX 900は購入後すぐに使用でき、Digi XBeeツールとシームレスに連携して、評価やプロトタイピングからデプロイ、長期的なネットワーク管理に至るまで、IoT(モノのインターネット)のライフサイクル全体をサポートします。

特徴

  • Digi XBee-PRO 900HP RFデバイスと互換性あり
  • 免許不要な900MHz帯での使用に完全対応(認定取得済み)、902MHz〜928MHzで動作
  • SAWフィルタを搭載した設計で、高ノイズなRF環境でも高度なノイズ低減と最適なパフォーマンスを実現
  • Silicon Labs EFR32マイクロコントローラをベースとしたRFモジュール
  • 安全なデータ通信のための256ビットAES暗号化
  • 冗長性と信頼性を高めるDigiMeshネットワーキングトポロジ
  • Digi XBee Studioで設定することで、製品の市場投入までの時間を短縮
  • Digi XBeeツールにより作業を簡略化し、製品をより早く市場に投入
  • 規制適合:FCC(米国)およびISED(カナダ)承認済み
  • RoHS準拠

アプリケーション

  • 農業
  • エネルギー
  • メータリングおよびセンサネットワーク
  • イーサネット管理システム
  • セルラー/VPNゲートウェイ統合
  • 長距離RFネットワーク

仕様

  • ハードウェア
    • EFR32FG13P231F512トランシーバ(40MHz)
    • 周波数帯域: 902MHz~928MHz
    • フォームファクタ:スルーホール(TH)
    • アンテナ・オプション:TH SMAおよびU.FL
    • 重量:3.1グラム(0.109oz)
    • 寸法0,960" x 1.087"
  • 性能
    • RFデータレート
      • 低速データレート:10kbps
      • 中速データレート:110kbps
      • 高速データレート:250kbps
    • UARTデータレート:最大921.6kbps
    • 最大5MbpsのSPIデータレート
    • 見通し通信距離
      • 郊外:最大10.5マイル(17km)
      • 市街地:最大1.8マイル(3km
    • 屋内:最大140m(460ft)
    • 最大19dBmのERP送信電力
    • 受信感度
      • 低速データレート時:-113dBm
      • 中速データレート時:-108dBm
      • 高速データレート時:-104dBm
    • 900MHz未満および930MHz超に対するブロッキング感度:>70dB
  • 15x デジタルI/O
  • 利用可能なチャンネル周波数
    • 低速および中速データレート時:101
    • 高速データレート時:50
  • アナログ入力:10ビットADC入力 x 4
  • 動作温度範囲: -40°C~+85°C
  • ネットワーキングトポロジ
    • ポイント・ツー・ポイント/ポイント・ツー・マルチポイント
    • アドバンテック (DigiMesh)
    • HPプロトコル互換
  • セキュリティ:256ビットAES暗号化
  • パワー
    • 電源電圧範囲:2.1VDC〜  3.6VDC(標準3.3VDC
    • 送信電流: 110mA
    • 受信電流: 28mA
    • スリープ電流 1.2µA

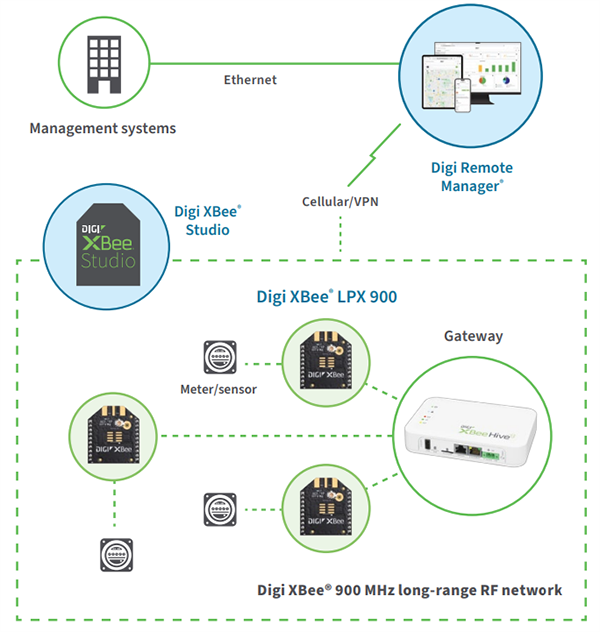

アプリケーションの例

機械図面 - Digi XBee LPX 900 RFモジュール

寸法

機械図面 - Digi XBee LPX 900 RFモジュール
