ROHM Semiconductor EMARMOUR™ AEC-Q100 CMOSオペアンプ
ROHM Semiconductor EMARMOUR™ AEC-Q100 CMOSオペアンプは、入出力レール・ツー・レールのCMOSオペアンプで、4V〜14Vの動作電圧範囲を備えています。これらのデバイスは、レイアウト、プロセス、および回路設計を網羅する独自の技術を活用し、国際規格ISO 11452-2に基づくノイズ評価試験において、全ノイズ周波数帯域にわたって出力電圧の変動を最小限に抑える超高ノイズ耐性を実現しています。この前例のないノイズ耐性により、様々なシステム開発におけるノイズ関連の課題を解決し、設計負荷を軽減し、信頼性を向上させます。
ROHM Semiconductor EMARMOUR™ オペアンプは、小型SSOP-5パッケージで提供され、車載アプリケーション向けにAEC-Q100認定を取得しています。高スルーレート、低い入力バイアス電流、高いオープンループ電圧利得を備えたEMARMOURオペアンプは、センサアンプ、エンジン制御装置、電動パワーステアリング、アンチロックブレーキシステムなどの車載要件に最適です。
特徴
- EMARMOURシリーズ
- AEC-Q100認定（グレード1）
- 業界をリードするノイズ耐性により、対策設計の負荷を大幅に低減
- 回路、レイアウト、素子サイズやその他の要因を徹底的に見直し、ノイズ耐性を大幅に向上
- ノイズ対策の時間、労力、コストを大幅に削減
- 汎用性に優れ、国際規格に準拠した信頼性を提供
- 入力/出力レール・ツー・レール
- 広い動作電源電圧範囲
- 単一電源：4.0V～14.0V
- デュアル電源：±2.0V～±7.0V
- 低い電源電流範囲：2.3mA〜5mA
- チャンネルあたりの出力電流：3.5mAまたは6mA
- 高いオープンループ電圧利得：110dB
- スルーレート：3.5V/µs
- 入力オフセット電圧：1.0mV
- 入力バイアス電流：1pA
- 動作温度範囲：-40°C～+125°C
- MSOP-8またはSSOP5パッケージオプション
アプリケーション
- エンジン制御装置
- 電動パワーステアリング（EPS）
- アンチロック・ブレーキ・システム（ABS）
- 車載用電子機器
開発コンセプト

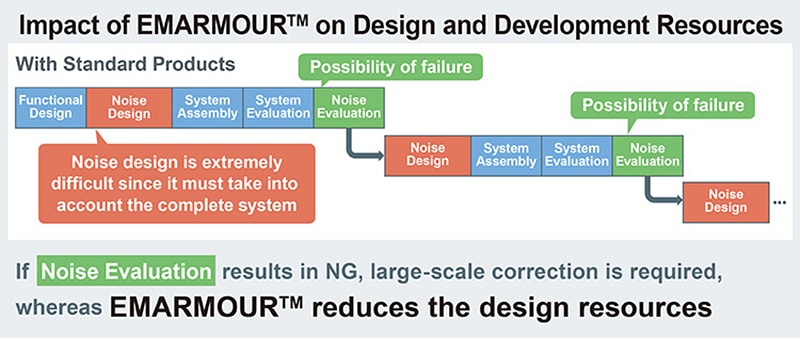

EMARMOURの影響
ノイズテスト
ブロック図

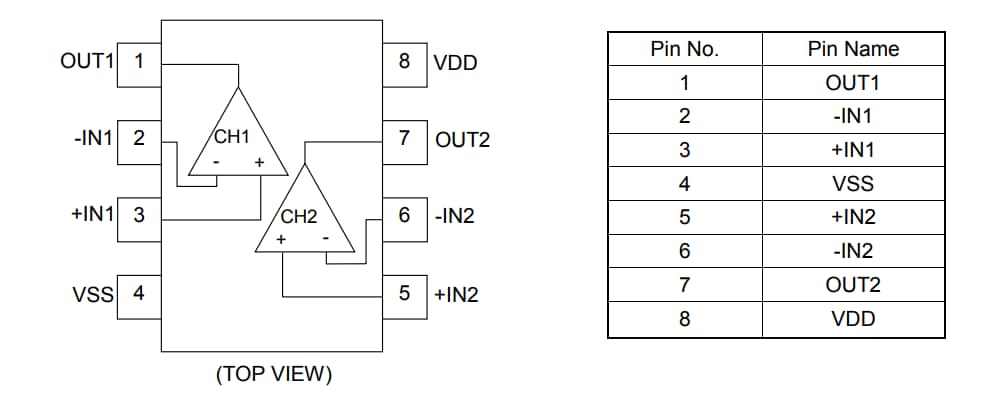

ピンの説明
ビデオ
その他のリソース
