ROHM Semiconductor TLR237xY-Cオペアンプ
ローム株式会社（ROHM Semiconductor）TLR237xY-Cオペアンプはレール・ツー・レール入出力モノリシックIC統合シングル/デュアル独立CMOSオペアンプです。TLR237xY-Cは、動作電圧範囲が4V～16Vと広く、低入力オフセット電圧、低ノイズ、低入力バイアス電流、高い出力駆動能力などを特長としています。
ROHM TLR237xY-Cオペアンプは、エンジン制御装置、電動パワーステアリング、ABS（アンチロックブレーキシステム）、センサアンプなどの車載用アプリケーションに最適です。
特徴
- AEC-Q100適合
- 機能安全サポート車載用製品
- 低ノイズ
- 高い出力駆動能力
- レール・ツー・レール
- 広い動作電源電圧範囲
アプリケーション
- エンジン制御装置
- 電動パワーステアリング（EPS）
- Anti-Lockブレーキシステム（ABS）
- 車載用電子機器
- センサ・アンプ
- バッテリ駆動機器
- 電流監視アンプ
- ADCフロントエンド、バッファアンプ
- フォトダイオードアンプ
- アンプ
仕様
- 入力オフセット電圧：1.5mV（最大）
- 入力換算雑音電圧密度
- f = 10Hz：12nVNHz（標準）
- f = 1kHz：25nV/Hz（標準）
- 同相入力電圧範囲 Vss～Vdd
- 入力バイアス電流：2.5pA （標準）
- 出力電流：22mA(Typ) (VOUT = 0.5V)
- 動作電源電圧範囲
- 4,0V～16,0V単供給
- ±2,0V ~ ±8,0Vのデュアル供給
- 動作温度範囲: -40°C～+125°C
- SSOP5パッケージのサイズ： 2.90mm x 2.80mm x 1.25mm
- SOP-J8パッケージのサイズ： 4.9mm x 6.0mm x 1.65mm

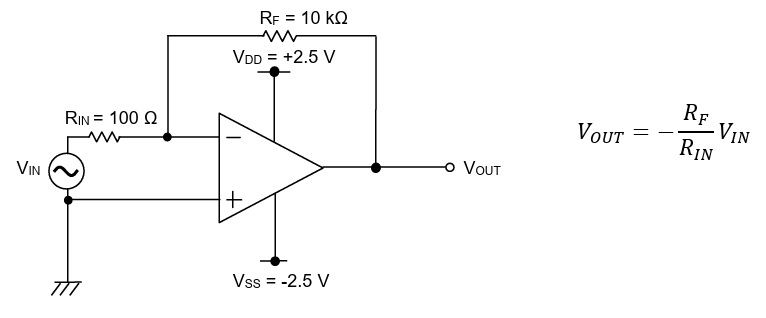

標準アプリケーション回路
ブロック図
View Results ( 2 ) Page
| 部品番号 | データシート | パッケージ/ケース | チャンネル数 |
|---|---|---|---|
| TLR2371YG-CTR |  |
SSOP-5 | 1 Channel |
| TLR2372YFJ-CE2 | |
SOP-J-8 | 2 Channel |
公開: 2025-11-11
| 更新済み: 2025-11-24
