Samtec mPower™ 2mm UMPT/UMPS超マイクロパワーコネクタ
Samtec mPower™2mm超マイクロパワー端子（UMPT、UMPT-RA）および超マイクロパワー・ソケット（UMPS）パワー・コネクタは、電力専用または電力／信号アプリケーションを対象とする設計柔軟性を備えたハイパワー・ソリューションです。これらの電源コネクタのバリエーションには、2mmピッチおよび5mm～16mm、18mm、20mmのスタッキング高の2～10のポジションがあります。UMPT/UMPSコネクタは、相互に嵌合できます。これらの電源コネクタは、ブレードあたり最大18Aで動作し、RoHSに準拠しています。UMPT/UMPSは、独自の2ピース電源および信号/接地ソリューションを対象とした高速コネクタシステムです。
mPOWER® は、環境試験（SET）認定製品です。SETは、業界標準および仕様を超過する製品をテストするためのSamtecイニシアチブです。これらの製品には、軍事、宇宙、車載、工業、およびその他の極端なアプリケーションといった堅牢または過酷な環境に適していることを保証するための追加テストが実施されています。
特徴
- 1ブレードあたり最大18A (4ブレード駆動)
- 直角で利用可能なUMPT
- 電力／信号アプリケーション用の電力専用システムまたは2ピースシステムとしての設計柔軟性
- 独自の電力／信号システムを対象としたSamtecの高速コネクタシステムと併用
- 5mm 12mmスタック高を利用可能（開発で最大20mm）
- 2、3、4、5ポジションから選択可能
- 特定の規制を満たすために、錫または10µ"金メッキ電源ブレードと30µ"金メッキを利用可能
アプリケーション
- 産業用：
- 航空宇宙・防衛
- 車載用
- コンピュータ／半導体
- データ通信
- 産業
- 医療用
仕様
- 過酷環境試験（SET）仕様：
- 100%の相対湿度で250サイクルの嵌合/抜去耐久性
- 高度でのDWV – 60秒間で70,000フィート 300VACのシミュレーション高度
- 5、10、15kvでテスト済の静電放電（ESD）
- 温度サイクル：-65°C～+125°C、500サイクル（30分滞留時間）
- 機械的衝撃：40Gピーク衝撃（11ms、半正弦）
- ランダム振動：12gRMS、5 2 2000Hz、1軸あたり1時間

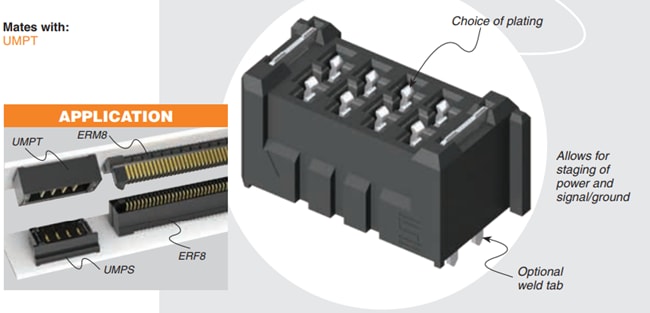

UMPSとのUMPT嵌合
UMPSはUMPTと嵌合
ビデオ
関連製品
Samtec mPower®ウルトラマイクロパワー接続システム
電力または電源と信号/接地ソリューション用のmicro 2mmピッチ、18A電源ブレード相互接続です。
Samtec 2mm mPOWER® Ultra Microワイヤケーブルアセンブリ
電源ブレード1本で最大18Aまでを通電し、電圧定格は300V、2mm間隔で2～10本の電源ブレードを実装できます。
Samtec AcceleRate® HD超高密度メザニンストリップ
スタック高さ5mm、幅5mmの薄型、0.635mmピッチ、最大400I/Oです。
Samtec 5Gソリューション
新興の5G技術に必要な超高周波数および高データレートをサポートしています。
過酷な環境テスト（SET）
過酷環境テスト（SET）は、一般的な業界規格と仕様を超過する特定の製品を試験するためのSamtecイニシアチブであり、その多くは過酷な環境のアプリケーション/業界に一般的な要件です。高機能商業標準相互接続の需要によって駆動されるSETは、頑丈なmil / aero産業およびアプリケーションだけでなく、車載、産業、医療アプリケーションを対象とした性能信頼性を実現する上で有益であることが証明されています。
