NXP Semiconductors MCXW236BUK-RDM無線モジュールボード

NXP Semiconductors MCXW236BUK-RDM無線モジュールボードは、MCXW236BUKデバイスを試作および実証するための、高度に構成可能な低消費電力かつコスト効率の高い評価・開発ボードです。NXP Semiconductors MCXW236BUKは、マイクロコントローラとフラッシュを内蔵した高集積シングルチップの超低消費電力Bluetooth^® Low Energy 5.3ワイヤレストランシーバで、モノのインターネット（IoT）アプリケーション向けに設計されています。

特徴

接続性
- Bluetooth LEをサポートするNXPの超低消費電力 MCXW236BUK ワイヤレスマイクロコントローラ（MCU）
- Bluetooth 5.3 LEに完全準拠
小型フットプリントおよび低コストなRFノードを採用したリファレンスデザイン
- シングルエンド入力/出力ポート
- 外付け部品点数の削減
- SMA（SubMiniature version A）コネクタで最大+6dBmの出力電力を実現

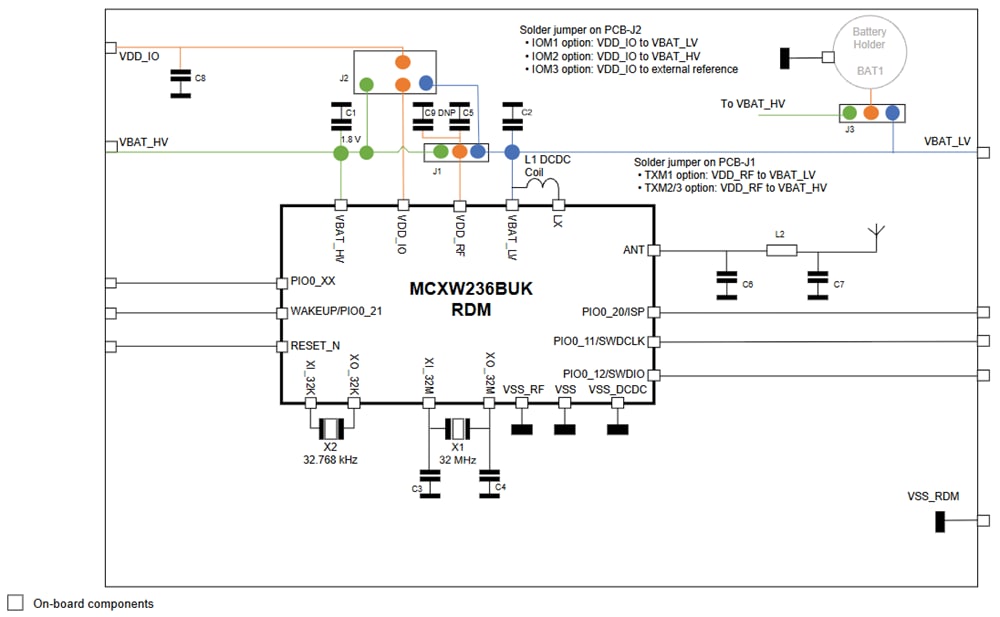

選択可能な電源
- はんだジャンパによる構成
- DC/DCコンバータ
- 3.0V電池動作に対応する降圧機能を備えたMCXW236BUK
- 無線周波数（RF）動作用の32MHz リファレンス発振器
- 低消費電力動作に使用される32.768kHz リファレンス発振器

柔軟なRFトランスミッタのレベル構成
- TXモード1（TXM1）：VDD_RFが1.1Vを超える場合に-31dBm～+2dBmの範囲（デフォルト設定モード）
- TXモード2（TXM2）：VDD_RFが1.7Vを超える場合に-28dBm～+6dBmの範囲
パッケージング

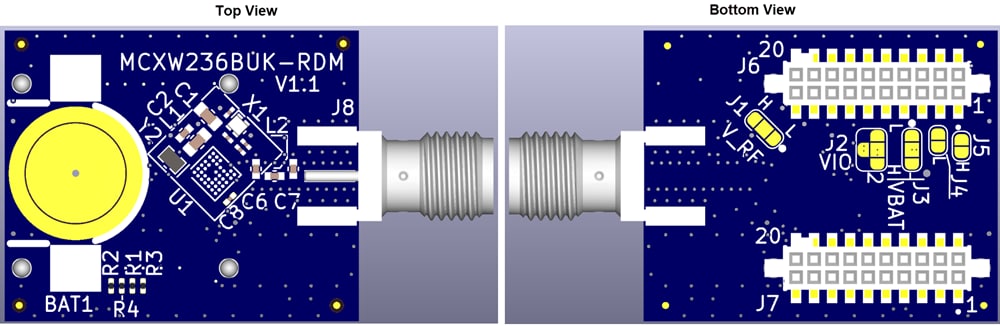

- プリント基板（PCB）上に「MCXW236BUK-RDM」のマーキング
- マイクロビアおよびブラインドビアを採用した4層PCB
- PCBの色：ブルー
