onsemi マシンビジョン
Onsemiは、VGA〜45MPの幅広い画像センサソリューションを、マシンビジョンのニーズに対応しています。数十年にわたる画像技術の専門知識と独自のピクセル設計プロセスに基づいたインテリジェントセンサーソリューションは、卓越した品質と効率的な画像キャプチャを確保します。マシンビジョン市場向けに特化したOnsemiの画像センサファミリは、業界トップのグローバルシャッター効率性と、現代のカメラ要件を満たし、超えるフレームレートを誇ります。これらの高度な機能と、Onsemiセンサ専用に設計されたシステム部品により、鮮明でブレのない画像を提供する信頼性の高い検査カメラの作成が可能になります。アプリケーション
ソリューション
- 2Dビジョンシステム(エリアスキャン)
- 2Dスナップショット
- 2D画像をラインごとに構築するラインスキャンモデルとしても動作可能
- 製造業での品質管理、物体認識、表面検査などのアプリケーションに最適
- 3Dビジョンシステム
- 異なる場所に取り付けられた複数のセンサを使用して、さまざまな角度からデータをキャプチャします。
- 画像センサや深度センサを組み合わせることで、物体を3D空間に表示可能
- ロボットガイダンス、3Dモデリング、複雑な表面検査などのアプリケーションに最適
- 拡張視野ビジョンシステム(SWIR)
- Onsemiの短波長赤外線センサは、400nm〜2100nmの波長範囲のセンシングが可能
- 不透明な材料を通しての画像処理など、困難な視覚条件下でのセンシングに使用

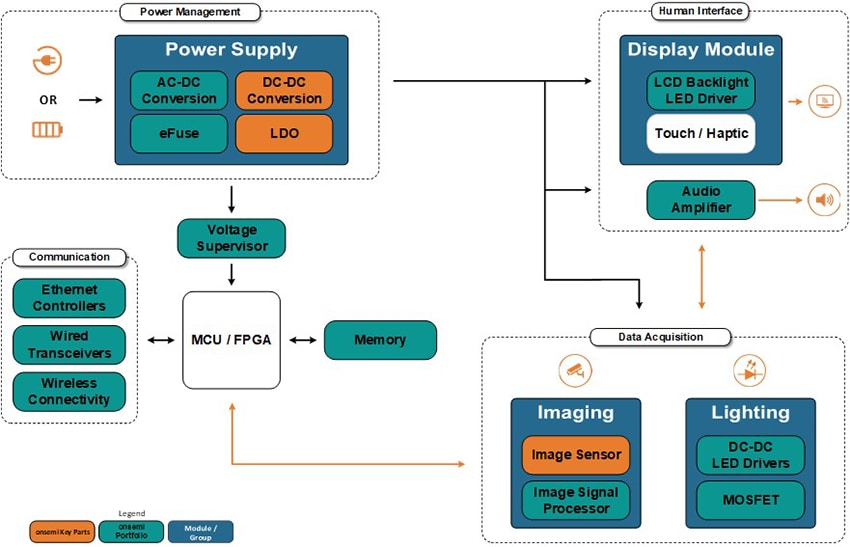

ブロック図
コンポーネント
- 電源
- AC-DC変換
- FOD2711A 光絶縁型エラーアンプ
- NCP11187A100PG mWSaver® 統合型電力スイッチャは、800V SJ MOSFETを搭載し、オフラインSMPSに対応
- NRVTS15100PFST3G ショットキーバリア整流器、トレンチ型
- NRVUS360VBT3G 超高速600V/3.0A整流器
- DC/DC変換 -FAN65004B 同期 PWM 降圧レギュレータ、電圧モード、高性能、65V/6A
- eFuse - NIS3071MT4TWG eFuse、4チャネル、60V/2.5A
- LDO
- NCP59801CMLADJTCGLDO レギュレータ、1A、高精度(0.7%)、調整可能、低ノイズ、高PSRR、Power Good機能付き
- NCP189CMTW120TAGLDO レギュレータ、0.5A、高精度(0.7%)、調整可能、低ノイズ、高PSRR、Power Good機能付き
- NCP161ASN280T1GLDO レギュレータ、RFおよびアナログ回路向け、超低ノイズおよび高PSRR
- NCP164AMT180TAGLDO レギュレータ、300mA、低ドロップアウト電圧、超低ノイズ、高PSRR、Power Good機能付き
- AC-DC変換
- イメージング
- AR0235CSSM00SMKA0-CP21 /2.8インチ2MP CMOSデジタルイメージセンサ、グローバルシャッタ搭載
- ARX383CSSM00SMKA0-CR1 /8インチ0.3MP CMOSデジタルイメージセンサ、グローバルシャッタ搭載
- AP0101AT2L00XPGA0-DR イメージシグナルプロセッサ(ISP)、1MP
- AP1302CSSL00SMGA0-DR 高度画像コプロセッサ、6.5mmx6.5mmパッケージ
- NOIX0SE020KB-GTI グローバルシャッタCMOSイメージセンサ
- NOIX0SE045KB-GTI グローバルシャッタCMOSイメージセンサ
- NOIX1SE016KB-LTI グローバルシャッタCMOSイメージセンサ
- 照明
- FDMS86104N チャネルシールドゲートPowerTrench® MOSFET、100V/16A/24mΩ
- CAT3626HV4-GT I2Cインターフェイス付き6チャネルLEDドライバ
- CAT4004AHU2-GT3 定電流LEDドライバは、32段階の調光レベルと調整可能なRset付き
- ヒューマンインターフェース -NCS2211DR2G 差動出力とシャットダウンモードを備えた低歪みオーディオパワーアンプ
- メモリ -CAT24C32C4CTR シリアルEEPROM、32Kb、I2C
- 通信
- FXMAR2104UMX デュアル電源、4ビット電圧トランスレータ/アイソレータ
- MAX809STRG 超低電源電流3ピンマイクロプロセッサリセットモニタ
- NCN26010XMNTXG10Mb /s産業用イーサネットMAC + PHY ICコントローラ(802.3cg10BASE-T1S準拠)
- NCH-RSL15-512-101Q40-ACG BLUETOOTH® 5.2ワイヤレスMCU
- SZNSP8814LMTWTAG 低静電容量ESDおよびサージ保護デバイス
ビデオ
インフォグラフィック
公開: 2025-03-14
| 更新済み: 2025-04-29
