Texas Instruments LMV242x ログRFパワー・ディテクタ

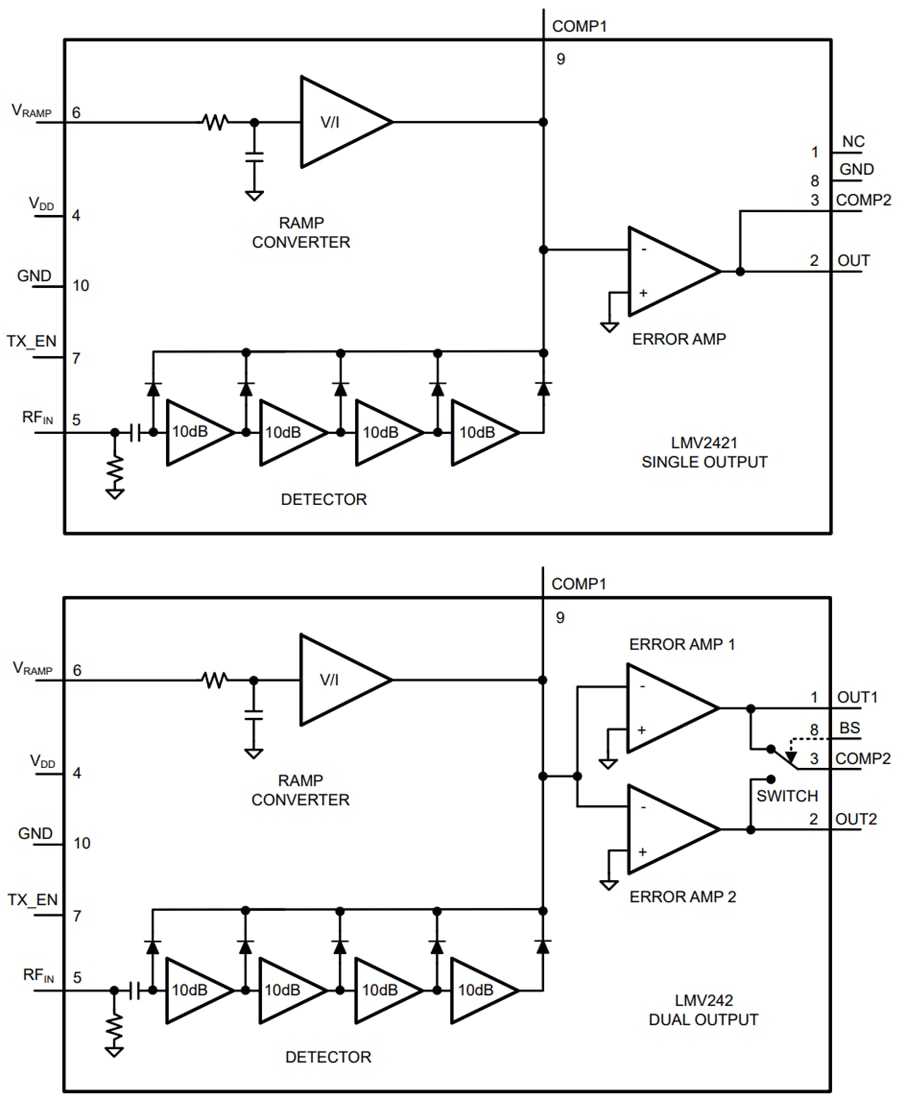

デュアル出力のLMV242は、2つの選択可能な出力ドライバを搭載しているため、2つの異なるPAを制御できます。LMV2421入力インターフェイスは、1つのデジタル入力、2つのアナログ入力、およびLMV242用の2つのデジタル入力で構成されています。アナログ入力は、ランプ電圧入力およびRF入力です。デジタル入力は、送信/シャットダウン・イネーブルおよびバンド・セレクト (LMV242のみ）の機能を実行します。LMV242xは、TX_EN = Highの場合にアクティブになります。デバイスは、TX_EN = Lowの場合に低電力消費シャットダウンモードに入ります。出力は、シャットダウン時に最小出力電圧にプルダウンされます。帯域選択 (LMV242 のみ) 機能によって、BS = Highの場合はOUT1が有効になり、BS = Lowの場合は出力OUT2が有効になります。有効になっていない出力は最小出力電圧まで引き下げられます。個々のPA特性は、ユーザーが選択できる外部RCの組み合わせによって設定できます。

Texas Instruments LMV242xは、10リードのWSONパッケージで供給され、占有面積が小さいPAモジュールシステムに最適な選択です。
