Skyworks Solutions Inc. Si3471 PoE電源装置IC
Silicon Labs Si3471パワーオーバーイーサネット（PoE）電源装置（PSE）ICは、ホストまたはマイクロコントローラを必要としないPoEミッドスパンとインジェクタでの使用を目的に設計されています。Si3471には、1つのイーサネットポートとIEEEが要求する受電装置（PD）の検出および分類機能が統合されており、最大90Wまでを通電できます。これに加えて、DCセンスアルゴリズムと堅牢なマルチポイント検出アルゴリズムを使用したPD切断が備わっています。インテリジェント保護回路には、入力低電圧検出、出力電流制限、短絡保護が搭載されています。Si3471は自律的に作動し、そのプログラミングにホストまたはMCUを必要としません。Si3471は、構成ピンを「高」または「低」にプルすることによって、最大使用可能電力にプログラミングされます。
Si3471は、コンパクトな38ピン・クワッド・フラット・ノーリード（QFN）パッケージで販売されており、RoHSに準拠しています。
特徴
- シングル・イーサネットポート・パワーオーバーイーサネット電源装置
- IEEE 802.3af、802.3at、802.3btに準拠
- 出力電力最大90W
- マルチポイント検出
- ソフトウェア、MCU、ホストコントローラ不要
- -40°C～+85°C拡張動作温度範囲
- 電力低電圧ロックアウト
- 出力電流制限と短絡保護
- 熱過負荷検出
- パッケージの種類: QFN-38
- パッケージの寸法: 5mm x 7mm
- RoHS準拠
アプリケーション
- IEEE 802.3af、802.3at、802.3bt電源装置（PSE）
- パワー・オーバー・イーサネット用インジェクタ
- シングルポート・ミッドスパン
- パワー・オーバー・イーサネット用スイッチ
- IP電話システム
- SmartGridスイッチ
- 高耐久性および工業スイッチ
- 単一の90Wイーサネットポートを必要とするあらゆるアプリケーション
ブロック図
標準アプリケーション回路

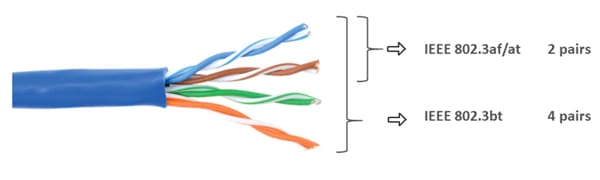

Ethernetケーブルでのツイストペア
PoEクラス
2つのツイストペアPoEシステム
