SparkFun DS18B20防水温度センサ
SparkFun DS18B20防水温度センサは、密閉デジタル温度プローブで、簡単な1線式インターフェイスを用いた濡れた環境において正確な温度を測定します。プローブは直径7mmで、26mm長くなっています。ワイヤを含む全体の長さは6フィートです。センサのレイアウト・インターフェイスは、VCC接続用の赤色、GND接続用の黒色、SIG向け白色です。DS18B20は、1線式インターフェイスで設定可能な9〜12ビットの読み取り値で温度を計算します。このセンサには柔軟性があり、中央マイクロプロセッサへのワイヤ接続が1本で済みます。
特徴
- 3.0V to 5.5V input voltage
- Waterproof
- -55°C to +125°C temperature range
- ±0.5°C accuracy from -10°C to +85°C
- No external components are required
- Zero standby power required
- 9-bit to 12-bits programmable thermometer resolution
- Converts 12-bit temperature to digital word in 750ms (maximum)
- User-definable, nonvolatile temperature alarm settings
- 1-wire interface requires only one port pin for communication
- Probe is 7mm in diameter and roughly 26mm long, overall length (including wire) is 6 feet
アプリケーション
- Thermostatic controls
- Industrial systems
- Consumer products
- Thermometers
- Any thermally sensitive system
ビデオ

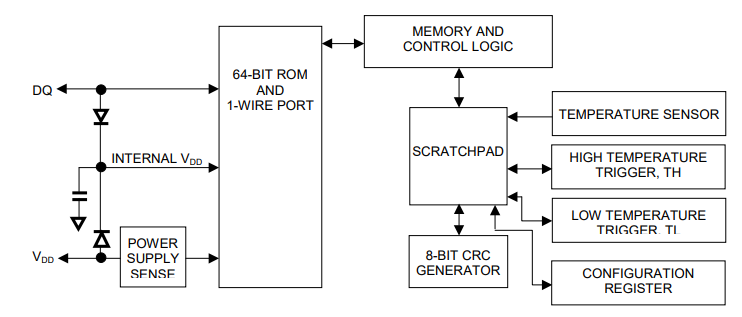

Block Diagram

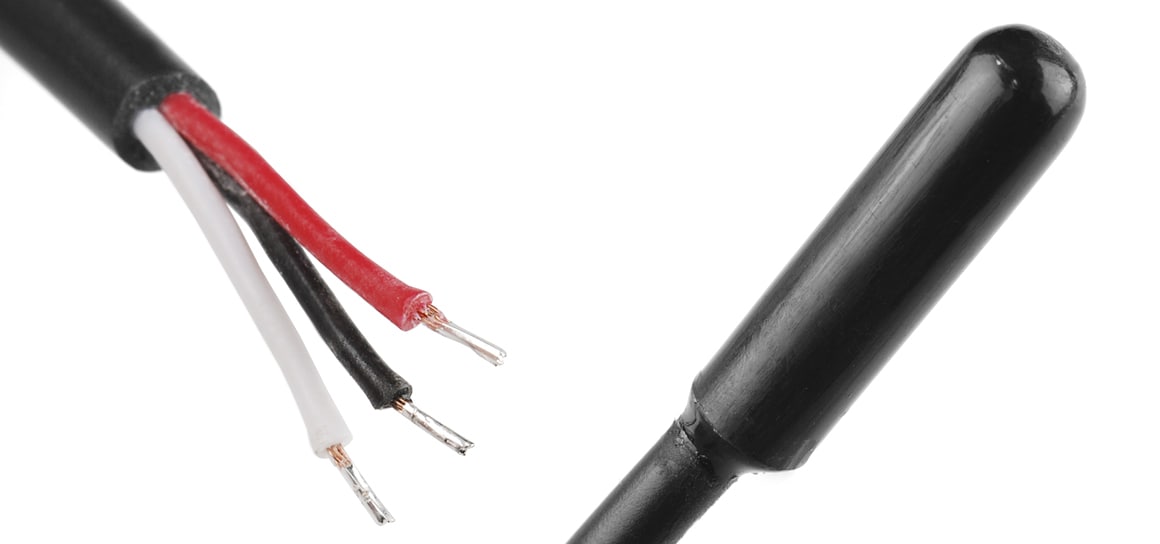

Close-Up Views
Additional Resources
Associated Products
Analog Devices / Maxim Integrated DS18B20 1-Wireデジタル温度計
9ビット～12ビットの度温度測定値を提供し、ユーザープログラマブルなアラーム機能付きです。
