STMicroelectronics LDL40 200mA低ドロップアウト(LDO)電圧レギュレータ
STMicroelectronics LDL40 200mA低ドロップアウト(LDO) 電圧レギュレータは、車載アプリケーションのカーバッテリまたは産業アプリケーションで使用される一般的なバッテリに直接接続するように設計された高精度電圧レギュレータです。最高40Vまでの拡張入力電圧によって、車載システムで標準的な負荷ダンプ過渡に対応できます。軽負荷時の超低自己消費電流によって、常時オンスタンバイシステムでのバッテリ動作寿命が延長されます。
このデバイスは、入力および出力で小型セラミックコンデンサと安定して動作します。イネーブルロジック制御機能は、STMicroelectronics LDL40をシャットダウンモードにし、合計消費電流を0.3µA未満に抑えます。熱保護も含まれています。このデバイスは、ウェッタブルフランクが備わった非常に小さなフットプリントDFNパッケージに収められた車載グレードでご用意があり、PCB (プリント回路ボード）設計およびAOI (自動光学検査）での最大限の省スペースが可能になります。
アプリケーション
- AEC-Q100 grade 1認定
- -40°C < TJ < 150°Cの動作温度範囲
- 入力電圧 3.3V～40V
- ドロップアウト電圧(200mA負荷時に700mV標準）
- 標準2μAの低接地電流無負荷時
- 3.3V 、5.0Vの出力電圧または1.2V~12VからADJ
- ±2.5%過温度、25°Cで0.5%の出力電圧公差
- 保証出力電流: 200mA
- 固定バージョン用電源正常
- 論理制御電気式シャットダウン
- 内部電流制限
- サーマルシャットダウン
- 出力アクティブ放電機能
- DFN6 (2mm x 2mm) ウェッタブル・フランク・パッケージ
アプリケーション
- EVパワートレイン
- 常時オンバッテリ接続アプリケーション
- インフォテインメントと計器クラスタ
- ADAS

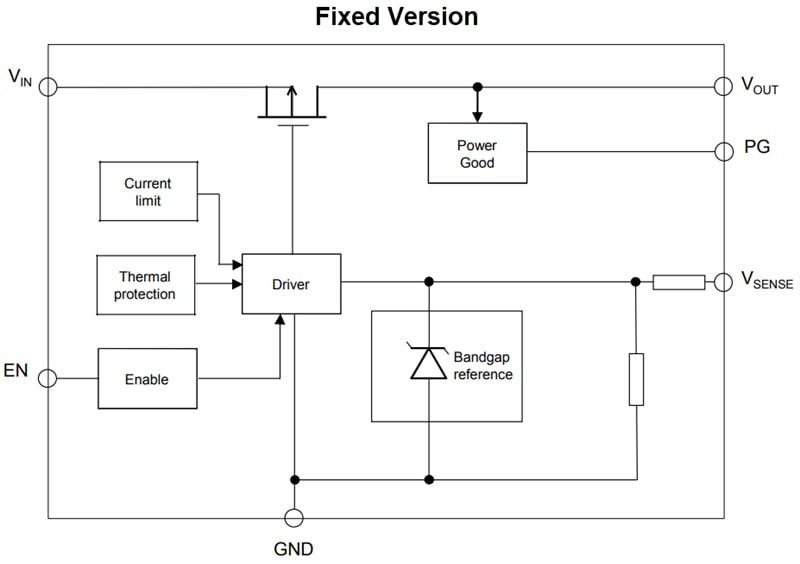

ブロック図
