STMicroelectronics STACF01A/STACF01BフライバックコントローラIC
STMicroelectronics STACF01A/STACF01Bアクティブクランプ・フライバック・コントローラICは、アクティブクランプ(ハイサイド、HS)スイッチが非相補的的に駆動することでアクティブクランプフライバックコンバータを駆動し、制御します。最大GaNヘムツ 100Wとそれ以上に定格された高性能AC-DCアダプタを明示的に意図しており、高い効率性と電力密度を目的としています。ICは負荷条件に応じて動作モードをシームレスに切り替え、極めて広い負荷範囲において効率を最適化します:重負荷~中負荷では周波数フォールドバックを伴う可変周波数、軽負荷ではボトムクランプされた負荷比例周波数、極軽負荷および無負荷時にはバーストモードとなります。自動調整メカニズムにより確実に、ZVSのために必要な逆一次電流が、正しい入力/出力電圧の組み合わせに対して設定されます。これらのICは、オプトカプラベースのフィードバックを介して二次側からの出力電圧を安定化できます。ライン電圧モニタリングシステムを実装する組み込み高電圧スタートアップ回路が装備されています。STMicroelectronics STACF01Aは、コンバータがAC電源線から切断されるとXコンデンサも放電します。STACF01Bは、前面にPFCが搭載されたSMPSやDCバスにより供給されるSMPSなど、DC入力向けです。
このICには2つのローサイド低電力ドライバが組み込まれており、外部高電圧ハーフブリッジドライバICや、MasterGaNファミリ製品などのSiPの入力を駆動することを目的としています。また一次側障害と二次側障害(2レベルの過電流、過電力、過負荷、短絡、電源電圧低下、出力過電圧)に対する広範な保護機能もあります。一般的な保護入力(アクティブ低ラッチタイプとアクティブ高自動再起動)は、外部OTP、外部入力OVP、または汎用保護の実装に役立ちます。
特徴
- アクティブクランプ・フライバック・コンバータの非相補制御
- マルチモード動作によって、非常に広い負荷範囲にわたり効率を最適化
- プログラマブル・デッドタイムが備わった最大500kHzの動作周波数
- ローサイドスイッチのZVSのための自動逆電流制御
- 消磁インスタント検出とOVP設定のためのZCD回路
- 高電圧起動とアクティブXキャップ放電回路を内蔵
- 広い出力電圧範囲のための統合昇降圧レギュレータ
- 超低自己消費電流によって、超低無負荷入力電力が実現
- 保護機能一式
- PFCコントローラとのインターフェイス接続
- マスターGaNファミリ、その他のタイプのGaNパワーIC、ハーフブリッジドライバICとの容易なペアリングを目的としたデュアルローサイドドライバとイネーブル
アプリケーション
- GaN HEMTに基づいた高電力密度とUSB PD充電器
- GaN HEMTに基づいた高電力密度とUSB PDアダプタ

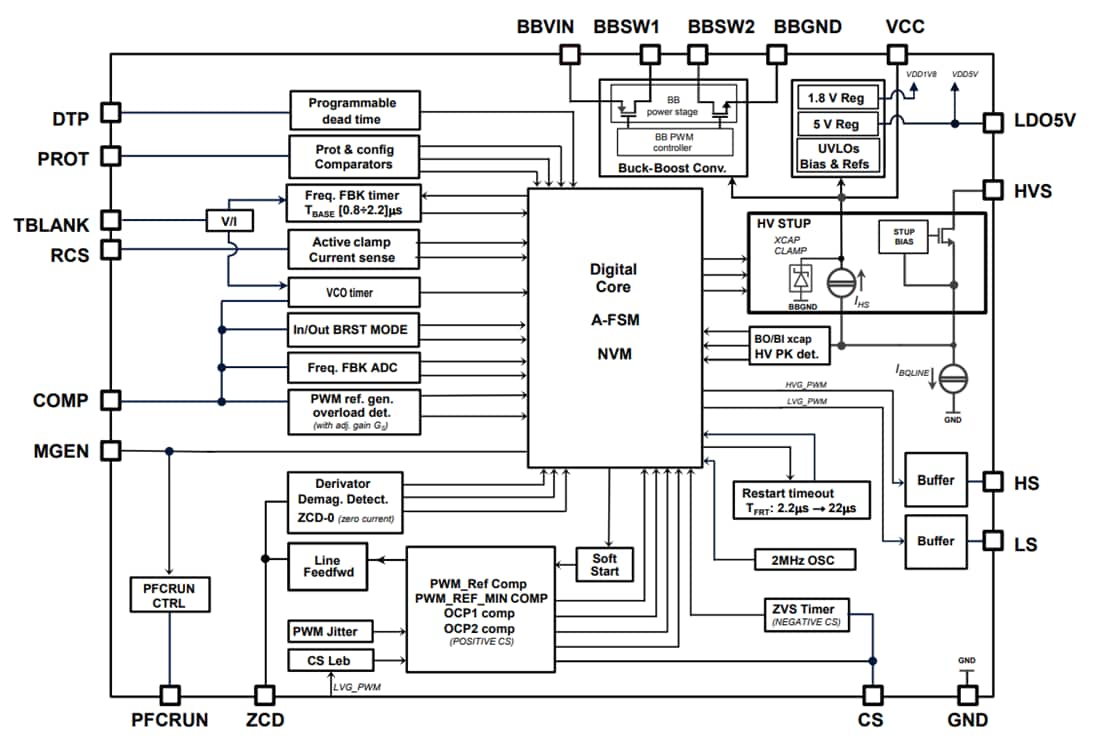

ブロック図
