STMicroelectronics STEVAL-3603BC1評価ボード
STマイクロエレクトロニクス（STMicroelectronics）STEVAL-3603BC1評価ボードは、5.0Vの出力電圧で3.3V～36Vの入力から最大3Aまでの出力電流を供給でき、スマートなコンバータ設計を実証しています。このボードは、DCP3603を小型化した同期型降圧コンバータを搭載しており、強化されたピーク電流制御と、自己消費電流を最小化する高度な設計回路を実装しています。
このボードは、DCP3603、インダクタ、2つの小さなコンデンサ、2つの抵抗器だけで、いかに高効率の変換が実現できるかを実証しています。このボードは、高効率および小さなプリント基板 サイズを含むSTマイクロエレクトロニクス（STMicroelectronics）DCP3603によって実現できる主要なアプリケーションのメリットにハイライトを当てています。主要家電製品、スマートメータリング、産業用24Vバス変換、汎用ワイドVIN電源の電力変換ソリューションに最適です。このボードに使用されているデバイスは、薄型SOT-23-6Lパッケージで提供されます。
特徴
- 入力自己消費電流：85µA
- 1MHz固定スイッチング周波数
- 入力動作電圧範囲: 3.3V ~ 36V
- 出力電圧: 5V
- 同期整流
- 内部補償ネットワーク
- ピーク電流モード制御
- 高精度イネーブル
- WEEEおよびRoHS準拠（ハードウェアのみ）
アプリケーション
- 主要な家電製品
- スマートメータリング
- 産業用12V/24Vバス変換
その他のリソース

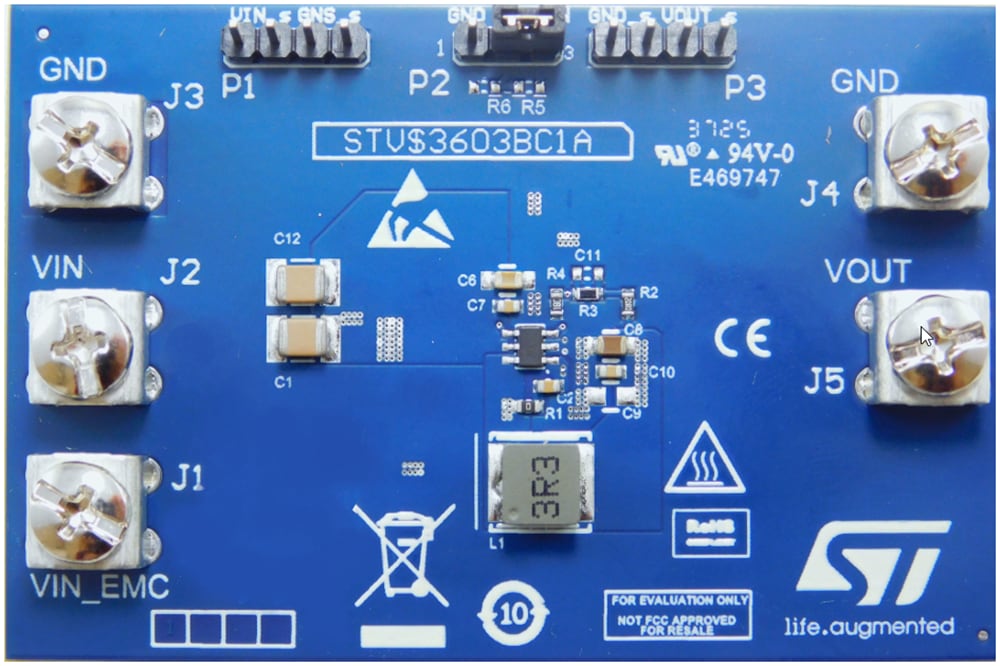

ボードレイアウト
関連のある降圧コンバータ
STMicroelectronics DCP3603 3A 同期整流式降圧コンバータ
入力電圧範囲が広い使いやすい同期整流式降圧コンバータで、最大3Aの負荷電流を駆動できます。
