STMicroelectronics X-NUCLEO-NFC12A1 NFCカードリーダー拡張ボード
STマイクロエレクトロニクス（STMicroelectronics）X-NUCLEO-NFC12A1 NFCカードリーダー拡張ボードは、ST25R300ハイエンドNFCリーダーに基づいています。拡張ボードは、リーダーモードで5つの全NFC フォーラムタグタイプに対応するように構成されています。
STマイクロエレクトロニクス（STMicroelectronics）ST25R300は、標準アプリケーションを対象としたリーダーモードでのフレームコーディングとデコーディングを管理します。ISO/IEC 14443 type A/BおよびISO/IEC 15693（シングルサブキャリアのみ）およびISO/IEC 18092通信プロトコル、およびNFC フォーラムtype 1、2、3、4、 5のタグの検出、読取、書込をサポートしています。
PCBおよび関連チューニング回路は、アンテナが搭載された統合HFリーダ/NFCイニシエータ/NFCターゲットICでエッチングされています。
特徴
- オンボードNFCカードリーダーとホストカードエミュレーションIC (ST25R300)
- NFCフォーラムNFC-A、NFC-B、NFC-F、NFC-Vポーラー
- NFCフォーラムNFC-A、NFC-Fリスナー
- 13.56MHz誘導アンテナ、47mm x 34mm、4ターン、PCBおよび関連チューニング回路上にエッチング
- シングルエンド構成で2本のアンテナを駆動可能
- 6個の汎用LED
- Arduino® UNO 3Rコネクタを装備
- STM32CubeおよびST25R300用サンプルとの互換性がある無料の包括的な開発ファームウェアライブラリ
- FCC認証取得済み
- RoHSおよびWEEE準拠
アプリケーション
- EMVCo PCD 3.2a準拠の非接触型決済端子
- アクセス制御
- NFC Forum準拠のNFCユニバーサルデバイス
- WPC Qi帯域外（OOB）通信とカード保護NFCリーダー
- NFCワイヤレス充電（WLC）ポーラー
- WPC Kiパワートランスミッタ（PTx）通信装置
- ISO/IEC 14443およびISO15693準拠の汎用NFCデバイス
- FeliCaリーダー/ライター

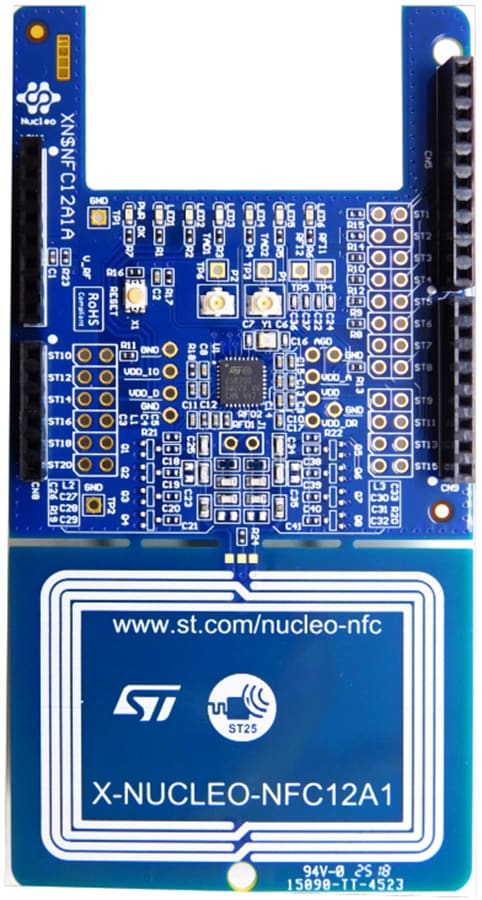

ボードレイアウト
