STMicroelectronics IIS2MDC 3軸デジタル磁気センサ
STMicroelectronics IIS2MDC 3軸デジタル磁気センサには、最大±50ガウスの磁界ダイナミックレンジがあり、16ビットデータ出力が備わっています。IIS2MDCには、I2Cシリアルバスインターフェイスがあり、標準（100kHz）、高速モード（400kHz）、高速モードプラス（1MHz）、高速（3.4MHz）をサポートしています。
また、このセンサには、SPIシリアル標準インターフェイスがあり、磁場検出用の割り込み信号を生成するように構成できます。IIS2MDCは、プラスチックランドグリッドアレイ・パッケージ（LGA）に収められており、-40°C～+85°Cの拡張温度範囲全体で動作します。
特徴
- 3つの磁界チャンネル
- 最大±50ガウス磁気ダイナミックレンジ
- 16ビットのデータ出力
- SPI/I2Cシリアルインターフェイス
- アナログ供給電圧: 1.71V～3.6V
- 選択可能な電力モード/分解能
- 最大150Hzのシングル測定モード
- 硬質鉄補償をサポート
- プログラマブル割り込みジェネレータ
- 組み込みセルフテスト
- 組み込み温度センサ
- ECOPACK®、RoHS、「Green」準拠
アプリケーション
- スマートメーターで改ざん防止
- 位置と距離センサ
- コンパスの慣性測定ユニット（IMU）
- 存在検出、磁気スイッチ
- 可変磁界のモニタリング

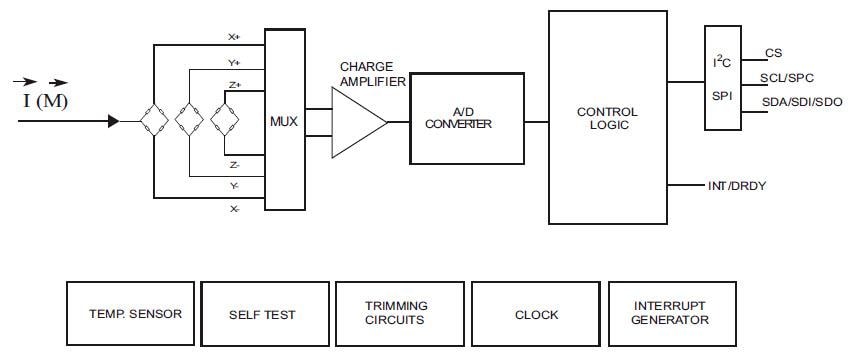

ブロック図
ビデオ
関連製品
STMicroelectronics STEVAL-MKI185V1 IIS2MDCアダプタボード
MEMSデバイスを評価する上で使用され、IIS2MDC製品ファミリの一部です。
