STMicroelectronics LDO40L低ドロップアウト・レギュレータ
STMicroelectronics LDO40L低ドロップアウト・レギュレータは、400mA、38V LDOで、過酷な車載環境に最適です。LDO40Lの45μAという小さい自己消費電流によって、バッテリ電源に常時接続されているアプリケーションに適しています。この機能は、イグニッションがオフの場合に、電子モジュールがアクティブ・モードのまま保持される際に特に重要です。
特徴
- AEC-Q100認定（Grade 1）
- 低自己消費電流: 45µA、無負荷時標準
- 広い入力電圧動作範囲: 最高38V
- 低起動電圧: 3.5V
- 出力電流: 最大400mA
- 出力電圧オプション:
- 調整可能: 2.5V
- 固定: 3.0V、3.3V、5.0V、8.5V
- 出力電圧精度:
- ±1% @ 25°C typ
±3%（ライン、負荷、温度変化を含む）
- ±1% @ 25°C typ
- 超低ドロップアウト:
- -36mV @ 100mA負荷電流
- 140mV @ 400mA負荷電流
- 高PSRR: 70dB @ 1kHz
- 超低ノイズ: 20µVRMS/VOUT
- 電流制限
- サーマルシャットダウン
- 動作温度範囲: -40°C～+125°C
- パッケージ: DFN-6（3x3）（ウェットテーブル・フランク）
アプリケーション
- 車載アプリケーション
- ボディコントロール・モジュール
- 機器とクラスタ
- 車載用LED照明
ブロック図、固定

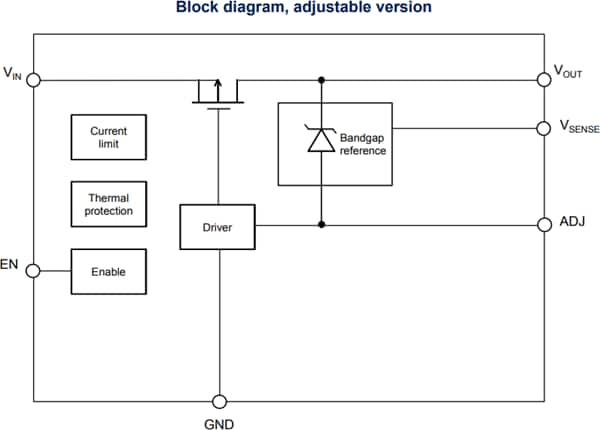

ブロック図、調整可能
