STMicroelectronics LED8102S LEDアレイドライバ

STMicroelectronics ALED8102S LEDアレイドライバは、モノシリック低電圧LEDドライバで、低圧側に8チャンネルが搭載されています。ALED8102Sは、最高20Vまでの出力駆動機能を実現するように設計されており、複数のLEDを直列に接続できます。LEDを駆動するための5mA～100mAの定電流であることが証明されている8つの安定化電流源です。電流は、単体の外付けレジスタを使用してプログラミングできます。

LED8102Sには、デバイスを強制的にシャットダウンする保護機能が搭載されている熱管理機能が備わっています（通常: +170°Cでの電源OFFと再起動のための15°Cヒステリシス）。熱保護によってスイッチがOFFになるのは出力チャンネルだけです。

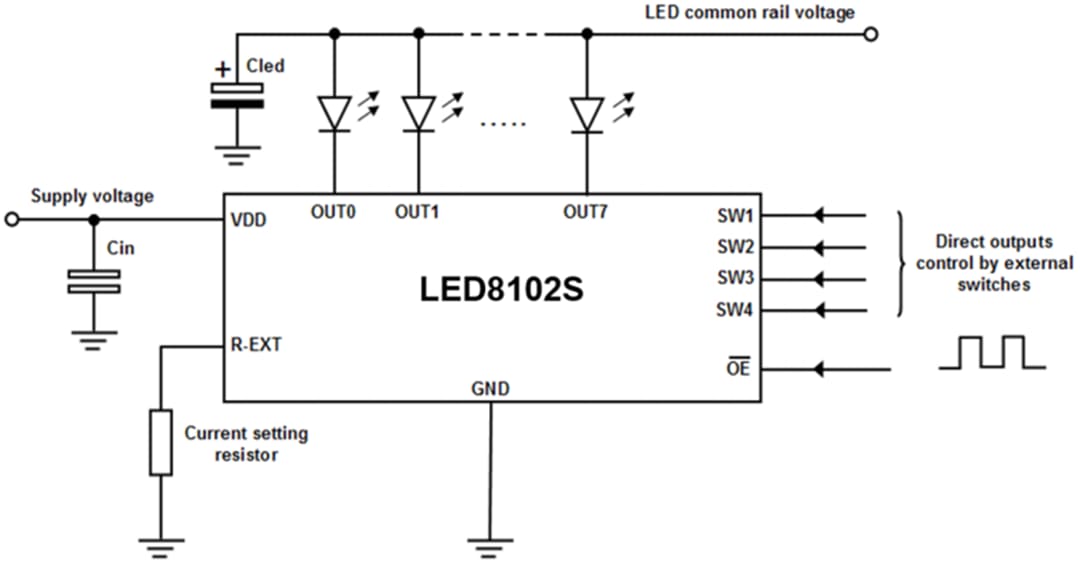

動作供給電圧範囲は3.0V～5.5Vです。出力制御は、4個のスイッチ入力によって実現しており、ON/OFFトグル動作が証明されています。出力イネーブルピン（OE）にグローバルPWM信号を印加し、すべてのアクティブ出力LEDで輝度を調整できます。出力は、並列に接続したり、使用しない場合は未接続のままにできます。

LED8102S LEDドライバは、14リード高熱効率・薄型収縮小型外形パッケージ（HTTSSOP）で販売されています。
