STMicroelectronics LPS22CH高性能MEMS Nano圧力センサ
STMicroelectronics LPS22CH高性能MEMS Nano圧力センサは、デジタル出力バロメータとして作動する超コンパクトなピエゾ抵抗型絶対圧力センサです。LPS22CHは、センシングエレメントと、センシングエレメントからアプリケーションへI2CまたはSPIを介して通信するICインターフェイスで構成されています。センシングエレメントは絶対圧力を検出し、STMicroelectronicsが開発した専用プロセスを使用して製造された懸架膜で構成されています。
LPS22CH MEMS Nano圧力センサは、-40°C～+85°Cの動作温度範囲のフルモールドHLGA-10Lパッケージでご用意があります。パッケージには穴があり、外部の圧力が検出素子に達するようになっています。
特徴
- 絶対圧力範囲: 260hPa～1260hPa
- 電流消費最低4μA
- 低圧力センサノイズ: 75Pa
- 相対圧力精度: 10Pa
- 組み込み温度補償
- 24ビット圧力データ出力
- ODR 1Hz～200Hz
- SPI、I2Cインターフェイス
- 組み込みFIFO
- 割込機能: データレディ、FIFOフラグ、圧力閾値
- 1.7V～3.6V電源電圧
- 22,000g 耐衝撃性
- 動作温度範囲：-40°C～+85°C
- 2.0mm x 2.0mm x 0.76mm HLGA-10Lパッケージ
- ECOPACKリードフリーに準拠
アプリケーション
- ポータブル機器用の高度計、圧力計
- GPSアプリケーション
- 気象観測装置
- スポーツウォッチ
- 電子タバコ
- ガスメーター
開発ツール
STMicroelectronics STEVAL-MKI219V1アダプタボード
LPS22CH高性能MEMS Nano圧力センサを対象としたデモおよび開発プラットフォームです。

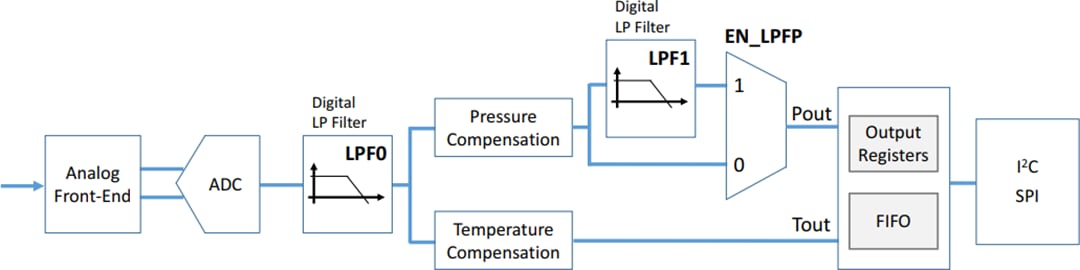

ブロック図
論理図
パッケージ外形
