STMicroelectronics STEVAL-STWINBX1 SensorTile Wireless Kit

STMicroelectronics STEVAL-STWINBX1 SensorTileワイヤレスキットは、状態監視や予測保守などのIoT環境で、高度産業センシングアプリケーションのプロトタイピングとテストを簡素化します。STEVAL-STWINBX1 SensorTileワイヤレスキットは、オリジナルのSTWINキット（STEVAL-STWINKT1B）のアップグレード製品です。このキットは、振動の測定でのより高い機械精度、堅牢性の向上、ベストインクラスのMCU/産業センサを反映するように更新されたBoM、外部アドオンを対象とした使い勝手の良いインターフェイスを備えています。

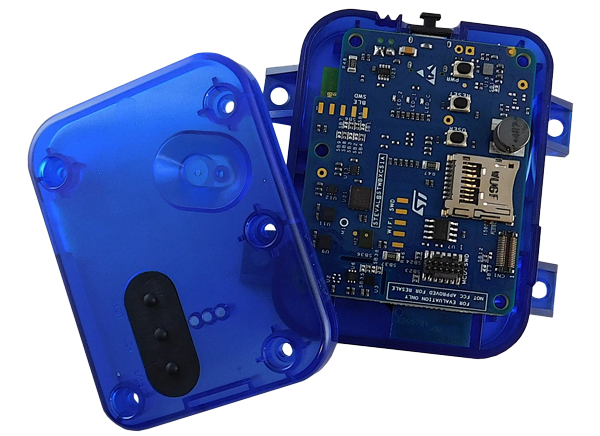

STWIN.boxキットは、STWIN.boxコアシステム、480mAh LiPoバッテリ、ST-LINKのデバッガに使用するアダプタ、プラスチックケース、DIL 24センサ用のアダプタボード、フレキシブルケーブルで構成されています。多くのオンボード産業グレードセンサと超低消費電力MCUを搭載しており、超低消費電力、9 DoFモーションセンシング、広い帯域幅での振動分析、オーディオと超音波音響検査、正確なローカル温度、環境モニタリングに対応できるアプリケーションを実現できます。

豊富なソフトウェアパッケージのセットをソースコードに利用できます。最適化されたファームウェアライブラリと完全機能を搭載したコンパニオンクラウドアプリケーションにより、エンド・ツー・エンドのソリューションを作成するための設計サイクルを早めることに役立ちます。キットは、内蔵のRS485トランシーバ、BLE、Wi-Fi、NFCなど、さまざまな接続オプションをサポートしています。STWIN.boxは、STEVAL-C34KAT1振動計や温度センサ拡張ボードなど、STM32ファミリに関連したフォームファクタが小さいドーターボード用に34ピンの拡張コネクタも備えています。STWIN.boxは、STおよびサードパーティのソフトウェアが採用されている産業用IoTアプリケーションを対象としたフィールドトライアル、デモンストレーション、PoCに適しています。

特徴

広範な産業用IoTセンサ：
- 超広帯域幅（最大6kHz）、低ノイズ、3軸デジタル振動センサ(IIS3DWB)
- 3D加速度計+ 3DジャイロiNEM慣性測定ユニット(ISM330DHCX)（機械学習コア搭載）
- 産業アプリケーションを対象とした高性能・超低消費電力3軸加速度計(IIS2DLPC)
- 超低消費電力3軸磁力計(IIS2MDC)
- 組み込み機械学習コア(IIS2ICLX) を搭載した高精度、高解像度、低消費電力、2軸デジタル傾斜計
- デュアルフルスケール、1.26barおよび4bar、フルモールドパッケージに収められた絶対デジタル出力気圧計(ILPS22QS)
- 低電圧、超低電力、0.5°C精度I²C/SMBus 3.0温度センサ(STTS22H)
- 産業グレードデジタルMEMSマイク(IMP34DT05)
- 最大80kHz (IMP23ABSU)の周波数特性が備わったアナログMEMSマイク

振動モニタリングと超音波検出用のマルチセンシング・ワイヤレス・プラットフォーム
処理、センシング、接続性、拡張機能が備わったSTWIN.boxコアシステムボードを中心に構築
160MHz、2048kBytesフラッシュメモリ(STM32U585AI) でFPUとTrustZoneが搭載された超低消費電力Arm® Cortex®-M33
スタンドアロン型データロギング・アプリケーション用のMicroSDカードスロット
オンボードBLUETOOTH® low energy v5.0ワイヤレス技術(BlueNRG-M2) 、Wi-Fi® (EMW3080) 、NFC (ST25DV04K)
STSAFE-A110 による認証システムとブランド保護セキュアソリューションを実装できるオプション
34ピンFPCコネクタ経由で拡張可能
