STMicroelectronics STWBC86 Qi互換ワイヤレス電力トランスミッタ
STMicroelectronics STWBC86 Qi対応ワイヤレス給電トランスミッタは、最大5Wまでのアプリケーションを対象とした高集積モノリシックソリューションです。STWBC86は、低インピーダンスのフル/ハーフブリッジインバータを内蔵しており、高効率と低電力損失を実現しています。
STMicro STWBC86は、ファームウェアとプラットフォーム・パラメータをカスタマイズできるI2Cインターフェイスを実現しています。デバイスの設定は、組み込みのFTPを介して行われます。STWBC86は、アプリケーションの柔軟性を向上させるために追加のファームウェアパッチを実装できます。
フリップchip packageとBOM数の少なさにより、STWBC86は非常にコンパクトなアプリケーションに適しています。
特徴
- WPC Qi1.2.4互換電力クラス0 BPP
- A11aトポロジーに基づく電力Txリファレンスデザイン
- レシーバ側で最大5W出力電力伝送
- 広い入力電圧範囲： 4.75V〜20V
- 高効率と低BOM用統合型ハーフ/フルブリッジインバータおよびドライバ搭載のモノリシックソリューション
- 32 ビット、64MHz ARM Cortex microcontroller（8KBSRAM搭載）
- FirmWareパッチ適用および高度な機能のための FTP（Few Times Programmable）
- オンチップ電流センス
- 10ビットA/Dコンバータ
- I2Cインターフェイス
- 完全に構成可能なGPIO
- FODの正確な電圧/電流測定
- 電流制限と熱保護
- 堅牢なASK、FSK通信
- フリップchip 72バンプ（3.26mmx3.67mm）
アプリケーション
- スマートフォンの充電
- 医療用電子機器
- スマートウェアラブル、ヒアラブル充電

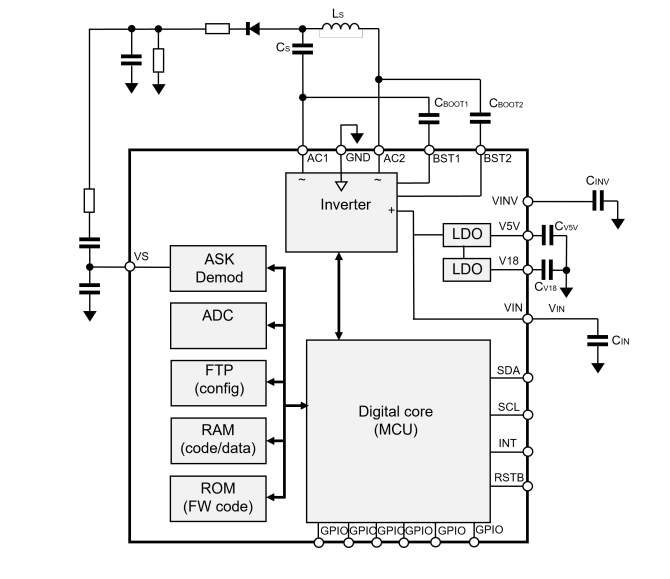

ブロック図
