STMicroelectronics STEVAL-HILE1G4K1評価キット

STマイクロエレクトロニクス (STMicroelectronics) STEVAL-HILE1G4K1 評価キットは、Stellar E1 MCUとSTM32G474RE MCUを含む制御基板をベースにしたエミュレータボードが特徴です。STEVAL-HILE1G4K1は、デジタルパワーコンバータの安全な低電圧エミュレーション用に設計されています。このキットは、実際の制御装置が正常状態と障害状態の両方で動作する仮想電源回路をシミュレートすることで、制御アルゴリズムの検証を容易にし、物理的な電源ハードウェアへのリスクを排除します。

HIL ボードは、AC電源とDC電源、コンバータ電源段、負荷などを含む、完全な電力変換システムをエミュレートします。この基板は、3相PFCや絶縁型DC-DCコンバータを含む、複数のコンバータタイプに対応しています。これは、Vienna 整流器、3レベル Tタイプ、3相2レベル（B6）、およびデュアルアクティブブリッジ（DAB）コンバータなどのトポロジーを含みます。

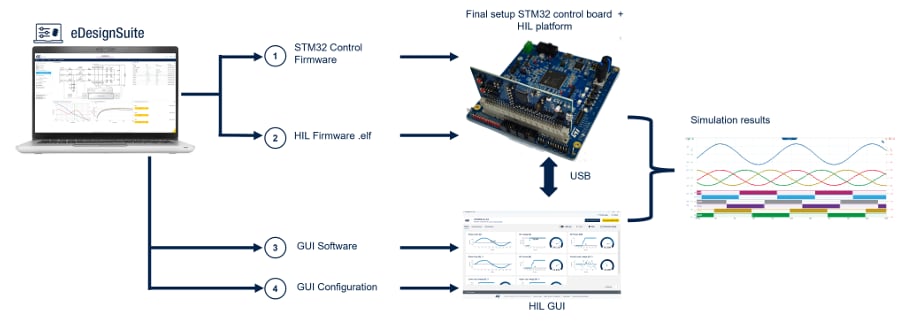

専用ソフトウェアのGUIにより、重要なパラメータや信号の直感的なリアルタイム可視化と分析が可能になり、ユーザーはシステムの性能を監視し、異常を検出し、制御アルゴリズムを効率的に微調整することができます。このインターフェイスは、カスタマイズ可能なダッシュボード、信号ロギング、インタラクティブなコントロールを促進し、開発プロセス全体にわたる包括的なデバッグと検証を実現します。STMicroelectronics STEVAL-HILE1G4K1 評価キットは、リスクのない環境で電力変換器制御戦略の初期段階のテストとデバッグを促進することにより、開発時間とコストを大幅に削減します。
