STMicroelectronics L9958 HHブリッジDCモータードライバ

製品リストを表示

STMicroelectronics L9958 HブリッジDCモータードライバ

STMicroelectronics L9958 HブリッジDCモータードライバは、安全最重視のアプリケーション、また極限環境条件下でのDCとステッパー・モーターの制御用に設計された、SPI制御デバイスです。STMicroelectronics L9958 HブリッジDCモータードライバは、温度過上昇および短絡に対して保護されています。また、すべての供給電圧VSとVDDに対する不足電圧ロックアウト、およびVDDの過電圧に対するロックアウトを備えています。誤動作が発生すると常に、出力部はトライステートになります。L9958は、SPIによるプログラム可能な電力調整のピーク閾値を特徴としています（通常、最高8.6A）。これらのSTMicroelectronicsモータードライバの動作バッテリー供給電圧は4.0V～28V、VDDの供給電圧は4.5V～5.5Vです。これらのHブリッジ・ドライバには、3種類のパワー・パッケージがあります: PowerSO-20、PowerSO-16、およびPowerSSO-24。
特徴
  • SPIによるプログラム可能な電力調整のピーク閾値（通常、最高8.6A）
  • 動作バッテリー供給電圧4.0V～28V
  • 動作VDD供給電圧4.5V～5.5V
  • すべてのピンは19V、Vsおよび出力ピンは40Vに耐えます
  • フル・パスRON、100mΩ (TJ=-40°Cで) から300mΩ (TJ=150°Cで)
  • 論理入力TTL/CMOS互換
  • 最大20kHzの動作周波数
  • 構成/診断、デイジーチェーン機能用の16ビットSPIインターフェイス
  • 温度過上昇および短絡保護
  • VS電圧不足無効機能
  • VDD電圧不足と過電圧保護
  • VDD過電圧検出

  • ON状態でのオープン負荷検出
  • OFF状態での完全診断
  • 入力の有効化と無効化低スタンバイ電流（<>
  • 低EMIの電圧と電流のスルーレート制御、SPIによりプログラム可能
  • 3種類のパワー・パッケージを利用可能: PowerSO-20（L9958）、PowerSO-16（ L9958SB）、およびPowerSSO-24（L9958XP）

アプリケーション
  • 安全最重視アプリケーションおよび極限環境条件下におけるDCおよびステッピングモーター

その他の資料

データシート
L9958製品情報

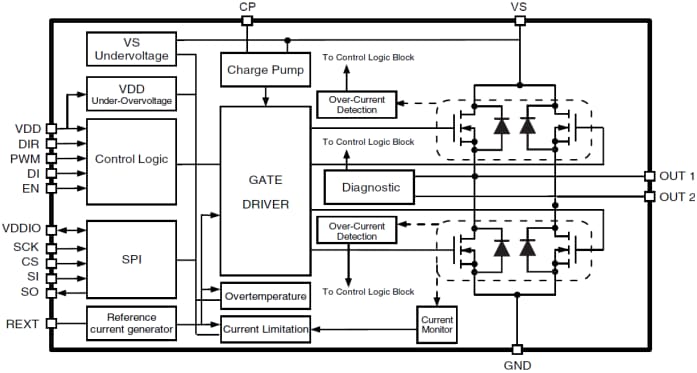

L9958ブロック図
L9958ブロック図
