EPCOS / TDK LeaXield™3ライン・アクティブ洩れ電流フィルタ
EPCOS / TDK LeaXield™ 3ライン・アクティブ洩れ電流フィルタは、洩れ電流を大幅に削減するように設計されており、RCD（残留電流デバイス）の互換性が最適化されています。LeaXieldフィルタは、RCDとEMCライン・フィルタの間の回路に挿入されています。EPCOS / TDKには、電流センサが組み込まれており、3相全体での残留電流を測定します。振幅が同一の移相電流が生成される180°位相シフト電流対応で、それぞれが各相に静電容量結合されています。この洩れ電流は、このようにして形成された電流シンクによってシステムにフィードバックされます。これによって、それらがRCDを通過して不用意なトリップを防止できます。LeaXieldは、最大1Aの漏電電流を補償できます。補償効果のカバー範囲は、広い周波数範囲は150Hz～約30kHzに及んでいます。
特徴
- 高漏洩電流補償
- 残留電流デバイス（RCD）互換性の最適化
- インストールが簡単
- 外部電源は不要
- IP20保護の程度
アプリケーション
- ドライブ
- 機械ツール
- ポンプ
- コンプレッサ
- 輸送システム
- プラッガブルマシン
仕様
- CE適合性
- 電圧定格: 305VAC、530VAC
- 電流定格: 50A
- 広い周波数範囲: 150Hz～30kHz
- ピーク負荷側洩れ電流: 1A
ビデオ
一般的な回路図

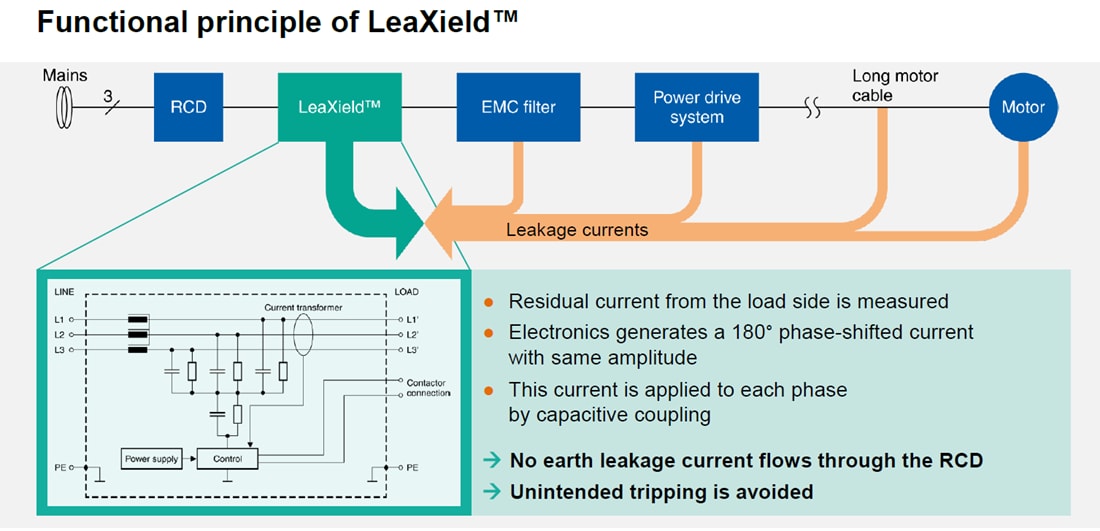

機能の原理
その他の資料
関連フィルタの詳細
EPCOS / TDK 3-Line/4-Line Filters
Easy to install compact power line filters for 3-phase systems.
