TE Connectivity ANSI C136.41調光レセプタクル
TE Connectivity のANSI C136.41調光レセプタクルおよび板バネ接触により、光制御セルと照明器具を電気的・機械的に内部接続します。これらのANSI C136.41準拠レセプタクルは、エネルギー効率を高め、調光機能を拡張します。調光レセプタクルは0～10VDC調光方式またはデジタルアドレス可能照明インターフェイス（DALI）のいずれかに対応し、同時に堅牢な3つのツイストロック接続で信頼性の高い電力内部接続を提供しますデバイスは105ºCおよび150ºC度定格の電源絶縁があり、さまざまな温度の照明器具に対応しています。銅線は事前に構成されており、新規または既存の照明器具へ容易に統合できます。屋外商業用、公共設備の照明や街灯などに理想的な設計です。
特徴
- Accepts ANSI standard dimmable photocells to provide a connection between the photocell and the luminaire
- Available with two or four dimming contacts to support one- or two-channel dimming protocols
- Robust twist-lock contacts for a reliable power interconnect
- Receptacle comes pre-terminated with wire leads for ease of integration into new or existing light fixtures
- Available with 105°C- and 150°C-rated wire insulation for varying temperature-rated luminaires
アプリケーション
- Street and roadway lighting
- Photo controls
- Parking lot lighting
- Car dealerships
仕様
- Mechanical
- Conforms to dimensional requirements of ANSI C136.41-2013
- Offered in a 5- and 7-position version
- 5 position: 3 power contacts + 2 dimming/signal contacts
- 7 position: 3 power contacts + 4 dimming/signal contacts
- Power contacts terminated to 14AWG stranded wire per UL1015 or UL3321
- Signal Contacts terminated to 18AWG stranded wire per UL1015 or UL3321
- Electrical
- Current rating: 15A max. (power contact), 0.10A max. (signal contact)
- 480VAC/DC 10VAC/DC voltage rating
- cUR recognized to UL 773

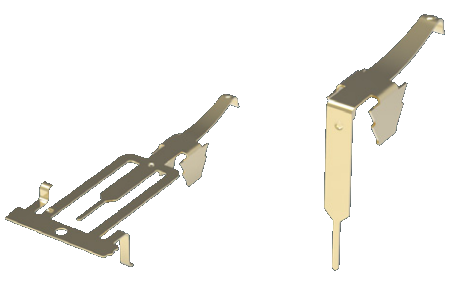

Spring Leaf Brush Contact
Accessories
TE Connectivity 22137 LEDフォト・コントロール・ベースとカバー
パワーツイストロック端子、板ばね信号端子、発泡体ガスケット、IP66定格
