TE Connectivity MULTI-BEAM Plusパワーコネクタ
TE ConnectivityのMULTI-BEAM Plusパワーコネクタは、1電力接点あたりの大電流を実現しており、1接点あたり最大140A、または4つの隣接した接点あたり100Aが備わっています。これらのコネクタは、さらに厚い素材で製造されており、さらに大きな電流を流すために高密度テールが使用されています。このさらなる高電力と高信号密度によって、スペースの節約と電力消費の削減が実現していると同時に、スケーラブルなモジュラ設計によって構成とPCB設計における柔軟性が実現しています。TEのMULTI-BEAMコネクタは、データセンタ、テレコミュニケーション、工業オートメーション、パワーシステムに適しています。
特徴
- ピン4本あたり最大100Aでの電力接点あたりの高電流
- スペースの節約と消費電力の削減を実現できる大電力および高信号密度
- スケールできる柔軟性に富んだ設計
- RoHSに準拠した高伝導性銅合金と高温樹脂で作製
アプリケーション
- データセンタ
- 電気通信
- 産業用オートメーション
- 電源システム
仕様
- 電流定格
- 4つの隣接したパワーコンタクトが備わった1コンタクトあたり最大100A
- 1接点あたり最大140A
- 250回の最大嵌合サイクル
- EIA-364規格に準じた50G機械的衝撃
- 4.9G、20Hz～500Hz振動
- 動作温度範囲 : -40°C～+125°C
- 低嵌合
- 1電力接点あたり最大7.12N
- 1低消費電力接点あたり最大1.0N
- PCBへの挿入力
- 針1本あたりの挿入力（EON）は最大50N
- PCBの厚さ
- Press-Fitのタイプ: 最小1.5mm
- はんだの種類: テール長 – 最大0.4mm

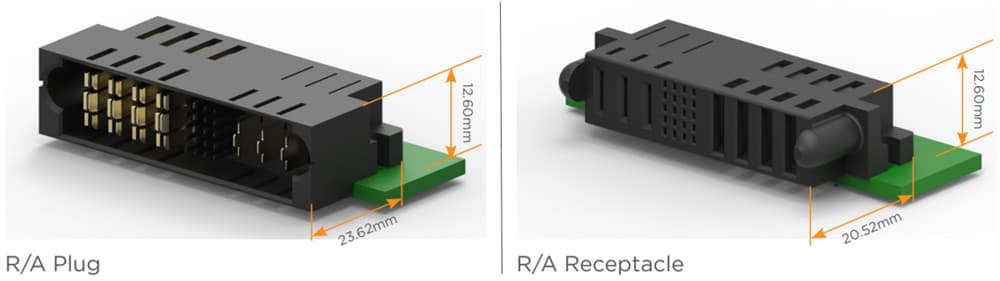

寸法
インフォグラフィック
