Terasic Technologies DE10-Nano開発キット

Terasic Technologies DE10-Nano開発キットは、Intel Cyclone® Vシステム・オン・チップ(SoC)FPGA周辺に構築し、堅牢なソフトウェア設計プラットフォームを提供しています。高パフォーマンス、低電力のARMベースのハード・プロセッサ・システム(HPS)は、プロセッサ、周辺機器、およびメモリインターフェイスと相互接続コアを使用したFPGAファブリック高帯域幅の組み合わせにより構成されています。

DE10-Nanoは、オンボードUSB-Blaster II、SDRAM、2x40ピン拡張ヘッダ、および12ビット分解能ADCを備えています。DE10-Nano開発キットには、最終的な設計柔軟性があり、最新のデュアルコアCortex-A9組込みコアと業界を代表するプログラマブルロジックを組み合わせています。DE10-Nanoには、Microsoft Windows XPまたはそれ以降を実行するコンピューターでボードを併用するためのすべてが含まれています。

特徴

  • Intel Cyclone ® V SoC 5CSEBA6U23I7 FPGA
    • Dual-core ARM Cortex-A9 (HPS)
    • 110Kプログラマブルロジックエレメント
    • 5,570 Kbits組み込みメモリ
    • 6分周PLL
  • 設定およびデバッグ
    • シリアル構成デバイス – FPGAのEPCS128
    • オンボードUSB-Blaster II(Mini-B USBコネクタ)
  • メモリデバイス
    • HPSに1GB(2X256MX16)DDR3 SDRAM
    • HPSにMicro SDカードソケット
  • コネクタ
    • 40ピン拡張ヘッダ x 2
    • Arduino拡張ヘッダ
    • 10ピンADC入力ヘッダ x 1
    • 1 LTCコネクタ(1シリアルペリフェラルインターフェイス(SPI)マスター、1つのI2Cおよび1つのGPIOインターフェイス)
  • ディスプレイ
    • HDMI TX、DVI v1.0およびHDCP v1.4と互換性あり
  • ADC
    • 12ビットの分解能、500kspsのサンプリングレート、SPIインターフェイス
    • 8チャンネルのアナログ入力、範囲: 0V~4.096V
  • スイッチ/ボタン/インジケータ
    • ユーザーキー x 3(FPGA x2、HPS x1)
    • ユーザースイッチ x 4(FPGA x4)
    • ユーザーLED x 9(FPGA x8、HPS x 1)
    • HPSリセットボタン x 2(HPS_RESET_nおよびPS_WARM_RST_n)
  • センサ
    • HPSのG-センサ
  • 電源
    • 5VのDC入力

キット内容

  • DE10-Nanoパッケージに含まれるもの:
    • DE10-Nanoボード
    • DE10-Nanoのクイックスタートガイド
    • Type A to Mini-B USBケーブル x1
    • Type A to Micro-B USBケーブル x1
    • 電力DC 5Vアダプタ
    • microSDカード(インストール済み)
    • シリコン製フットスタンド x4
  • DE10-NanoシステムCDの内容:
    • ユーザーマニュアル
    • システムビルダー
    • リファレンス設計
    • デバイスのデータシート

ビデオ

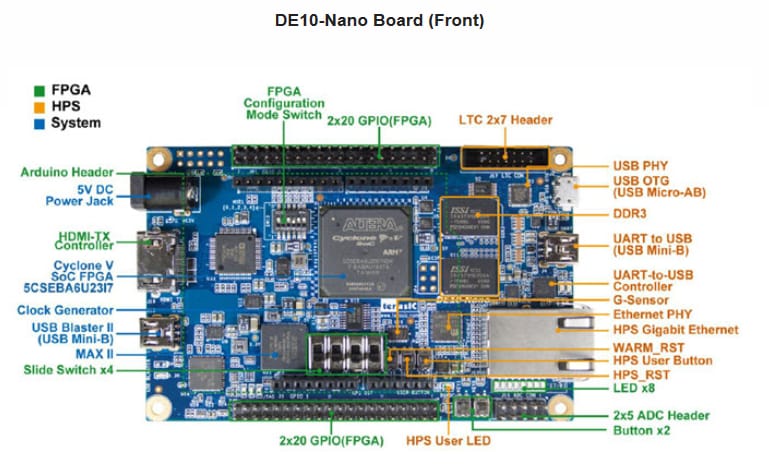

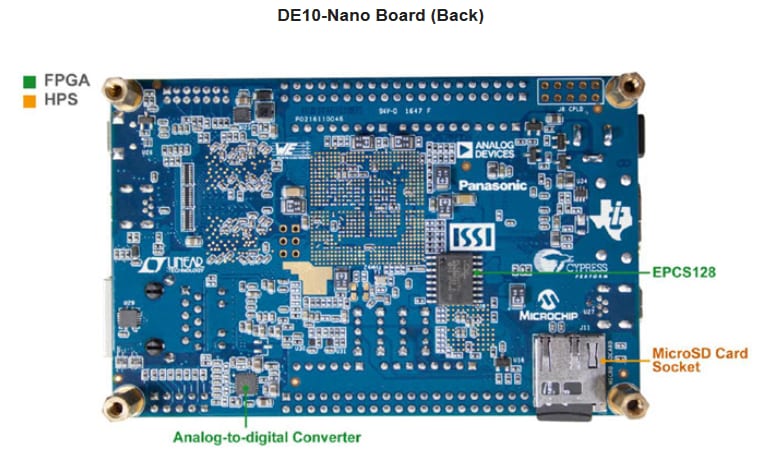

ボードレイアウト

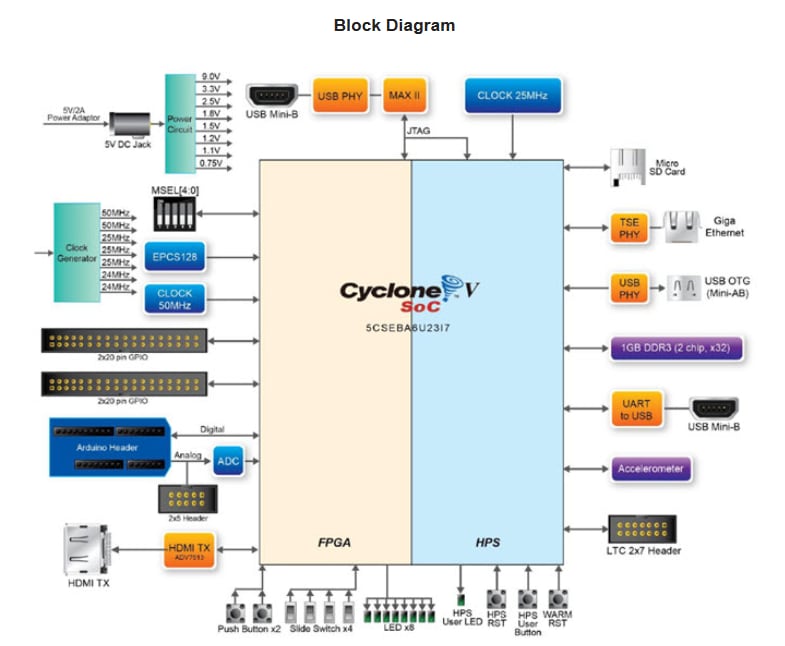

ブロック図

ブロック図 - Terasic Technologies DE10-Nano開発キット
