Texas Instruments ADS886x 16ビットSARアナログ・デジタルコンバータ

Texas InstrumentsADS886x 16ビットSAR ADコンバータ

Texas Instrumentsの16ビット、SAR ADコンバータADS886xは、16ビット、シングルエンド入力のADコンバータ (ADC) です。2.5V～5Vの外部基準で動作し、信号範囲の幅広いセレクションが用意されていて、入力信号を追加スケーリングする必要がありません。基準電圧の設定はアナログ供給電圧 (AVDD) から独立しており、AVDDを上回る場合があります。このデバイスはSPI互換のシリアル・インターフェイスで、複数のデバイスをカスケード接続するデイジーチェーン運転もサポートしています。オプションのBusyインジケータ・ビット (ADS8860、ADS8861、ADS8862、ADS8863、ADS8864、ADS8865のみ) を使用すれば、デジタル・ホストとの同期を簡単に行うことができます。デバイスを非常に低い電力で操作できるように最適化されています。電力消費量は速度に応じて上下します。この機能があることで、ADS886xは低速アプリケーションに最適の選択肢になります。
特徴
  • サンプル・レート:
    • ADS8860、ADS8661 - 1MHz
    • ADS8862、ADS8863 - 680kHz
    • ADS8864、ADS8865 - 400kHz
    • ADS8866、ADS8867 - 100kHz
  • 遅延出力なし
  • ユニポーラ、シングルエンドの入力範囲:
    • ADS8860、ADS8862、ADS8864、ADS8866は-0～+VREF

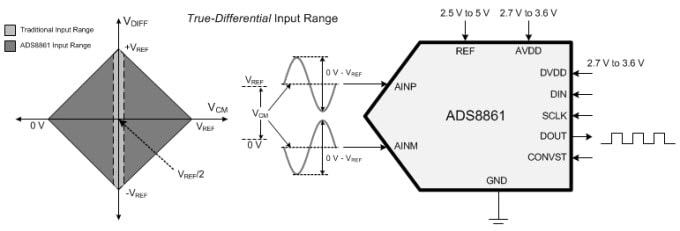

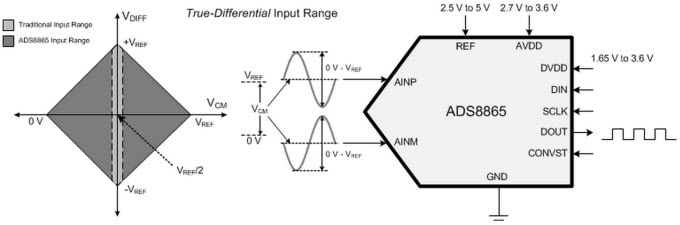

    • ADS8861、ADS8863、ADS8865、ADS8867は-VREF～+VREF
  • SPI™互換のシリアル・インターフェイス、デイジー・チェーンのオプション付き
  • 優れたACとDC性能
  • 広い動作範囲:
  • AVDD: 2.7V～3.6V
  • DVDD:
    • ADS8860、ADS8861 - 2.7V～3.6V (AVDDから独立)
    • ADS8862、ADS8863、ADS8864、ADS8865、ADS8866、ADS8867 - 1.65V～3.6V (AVDDから独立)
  • REF: 2.5V～5V (AVDDから独立)
  • 動作温度: -40°C〜+85°C
  • 低電力損失
  • パワーダウン電流 (AVDD): 50nA

  • 16ビットまでのフルスケールのステップ設定:
    • ADS8860、ADS8861 - 290ns
    • ADS8862、ADS8863 - 540ns
    • ADS8864、ADS8865、ADS8866、ADS8867 - 1200ns
  • パッケージ: MSOP-10およびSON-10

アプリケーション
  • 自動試験装置 (ATE)
  • 計測およびプロセス制御
  • 精密医療機器
  • 低出力、バッテリー駆動機器

追加リソース
ADS8860のデータシート ADS8860のデータシート
ADS8861のデータシート ADS8861のデータシート
ADS8862のデータシート ADS8862のデータシート
ADS8863のデータシート ADS8863のデータシート
ADS8864のデータシート ADS8864のデータシート
ADS8865のデータシート ADS8865のデータシート
ADS8866のデータシート ADS8866のデータシート
ADS8867のデータシート ADS8867のデータシート
