Texas Instruments AFE58JD32 32チャンネル超音波アナログフロントエンド

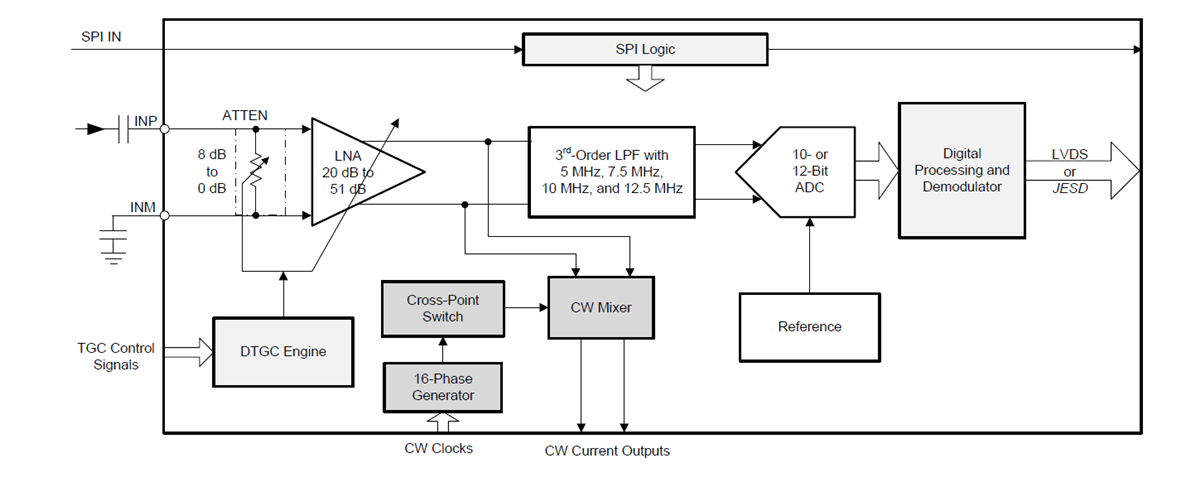

Texas Instruments AFE58JD32 32チャンネル超音波アナログ・フロントエンドは、低消費電力と小型パッケージ・サイズが必須の超音波システムを対象としたソリューションです。このデバイスには、アナログ・デジタル・コンバータ（ADC）ダイ1つ、電圧制御アンプ（VCA）ダイ2つの合計3つのダイが使用されているマルチチップ・モジュール（MCM）が採用されています。それぞれのVCAダイには16のチャンネルがあり、ADCダイは32チャンネルのすべてを変換します。時間ゲイン補償（TGC）モードまたは連続波（CW）モードは、VCAダイで各チャンネル用に設定されている2つのモードです。ADCダイには16の物理ADCがあり、それぞれ2組の出力を変換します。1つは各VCAダイからの出力です。ADCは、12ビットまたは10ビットの解像度で動作するように設定されています。ADC解像度は、変換レートでトレードオフできます。さらに、ADCは、12ビット/10ビット解像度で80MSPSおよび100MSPSで動作します。AFE58JD32には、オプションのデジタル・デモジュレータおよびJESD204Bデータ・パッキング・ブロックが含まれています。このデバイスは、さｍざまな電力とノイズの組み合わせの選択によって、厳格なバッテリ寿命要件がある超音波システム用に最適化されています。
