Texas Instruments AMC0x30S/AMC0x30S-Q1高精度絶縁アンプ
Texas Instruments AMC0x30S/AMC0x30S-Q1高精度絶縁アンプには、 ±1V、高インピーダンス入力、固定ゲイン、シングルエンド出力があります。高インピーダンス入力は、高インピーダンス抵抗分圧器または高出力抵抗が備わったその他の電圧信号源への接続を目的に最適化されています。
絶縁バリアは、異なるコモンモード電圧レベルで動作するシステム部分を分離します。磁気干渉に対する高い耐性があり、最大3kVRMS（Dパッケージ）（60s）の基本絶縁および最大5kVRMS（DWVパッケージ）の強化絶縁を実現できることが証明されています。
AMC0x30S/AMC0x30S-Q1は、1V/Vの固定ゲインを備えた入力電圧に比例したシングルエンド信号を出力します。AMC0x30Sの出力は、アナログ・デジタル・コンバータ（ADC）の入力に直接接続するように設計されています。REFINピンに適用される電圧は、0V入力で出力電圧をセットします。AMC0x30S/AMC0x30S-Q1は、8ピン、ワイドボディ、ナローボディSOICパッケージに収められており、-40°C ～ +125°Cの温度範囲に指定されています。Texas Instruments AMC0x30S-Q1は、車載用アプリケーションのAEC-Q100認定を取得しています。
特徴
- ±1Vのリニア入力電圧範囲
- 2.4GΩ（標準）高入力インピーダンス
- 電源電圧範囲
- ハイサイド（VDD1）：3.0V～5.5V
- ローサイド（VDD2）：3.0V～5.5V
- 固定ゲイン：1V/V
- シングルエンド出力
- DC誤差が小さい
- オフセット誤差: ±1.2mV（最大）
- オフセットドリフト: ± 20μV/°C（最大）
- ゲイン誤差: ±0.25%（最大）
- ゲインドリフト: ±45ppm/°C（最大）
- 非直線性：±0.025%（最大）
- 150V/ns（最小）の高CMTI
- CISPR-11およびCISPR-25規格に適合する低EMI
- 絶縁定格
- AMC0230S:基本絶縁
- AMC0330S強化絶縁
- 安全関連認定:
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL1577
- -40°C ～ +125°Cの工業用温度範囲に完全指定
アプリケーション
- モータドライブ
- 光起電インバータ
- サーバー用電源ユニット（PSU）
- EV充電ステーション
データシート

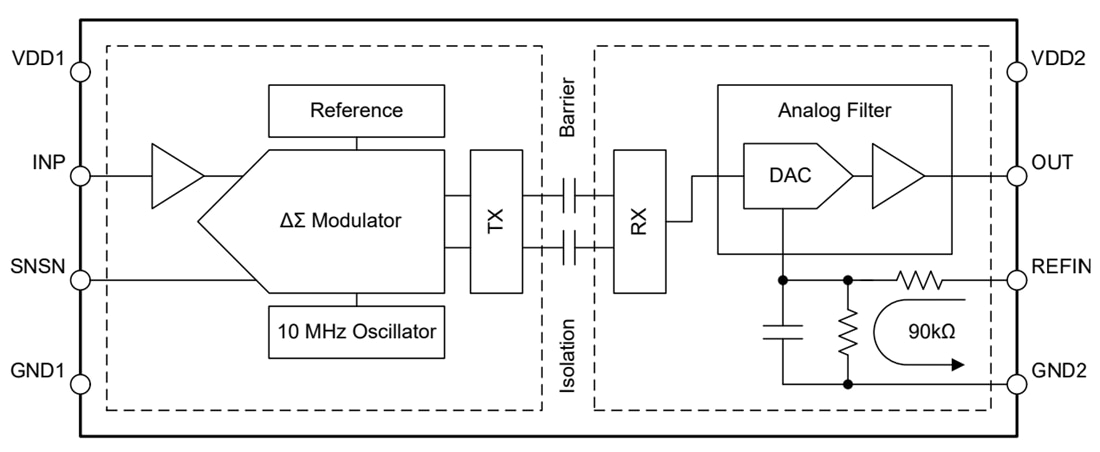

機能ブロック図
開発ツール
Texas Instruments DIYAMC-0-EVM評価モジュール (EVM)
5×4のグリッド・レイアウトで20個の構成を持つブレイクアパート・モジュール。
