Texas Instruments AMC1100 完全差動絶縁アンプ

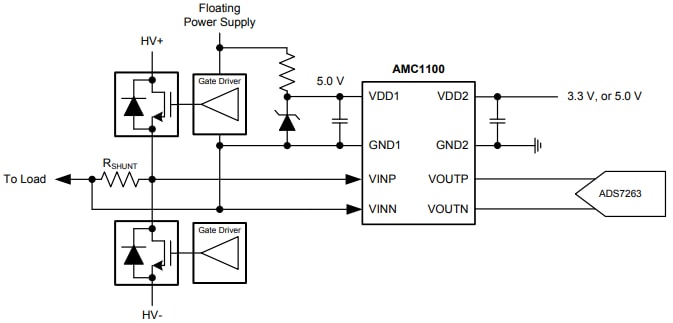

テキサス・インスツルメンツ AMC1100 完全差動絶縁アンプは、磁気干渉に対して高い耐性がある二酸化ケイ素（SiO₂）の絶縁膜で出力を入力回路から分離した精密絶縁アンプです。この絶縁膜は、UL1577およびIEC60747-5-2に準拠して、最大4250V_PEAKのガルバニック絶縁の認証を受けています。TI AMC1100は、絶縁型電源と併用することで、コモンモード高電圧ラインのノイズ電流のシステム・ローカルグラウンドへの混入、要求の厳しい高感度回路への干渉と損傷を防止します。この絶縁アンプの入力は、シャント抵抗やその他の定電圧レベル信号ソースへの直接接続用に最適化されています。デバイスの優れた性能により、電力計のアプリケーションで正確な電流・電圧の計測を可能にします。

特徴

±250mV input voltage range optimized for shunt resistors
Very low non-linearity: 0.075% max at 5V
Low offset error: 1.5mV max
Low noise: 3.1 mV_RMS (typical)
Low high-side supply current:
8mA max at 5V
Input bandwidth: 60kHz min
Fixed gain: 8 (0.5% Accuracy)
High Common-Mode Rejection Ratio: 108dB

Low-side operation: 3.3V
Certified galvanic isolation:
- UL1577 and IEC60747-5-2 approved
- Isolation voltage: 4250 VPEAK
- Working voltage: 1200 VPEAK
- Transient immunity: 2.5kV/µs min
Fully specified over the extended industrial temperature range
