Texas Instruments AMC1301/AMC1301-Q1強化絶縁アンプ

Texas Instruments AMC1301/AMC1301-Q1強化絶縁アンプは高精度の絶縁アンプで、絶縁膜により、入力側と出力側の回路が分離されています。この絶縁膜は磁気干渉に対して高い耐性があります。この絶縁膜はVDE-V 0884-10およびUL1577に準拠した、7kV_PEAKまでの強化ガルバニック絶縁体に認定されています。このデバイスを絶縁電源と組み合わせて使用すると、同相電圧の高い1次側で発生したノイズ電流が2次側のグランドに回り込み、制御回路に干渉または損傷を与えることを防止できます。AMC1301-Q1デバイスは、車載用アプリケーションを対象としたAEC-Q100認定を受けています。

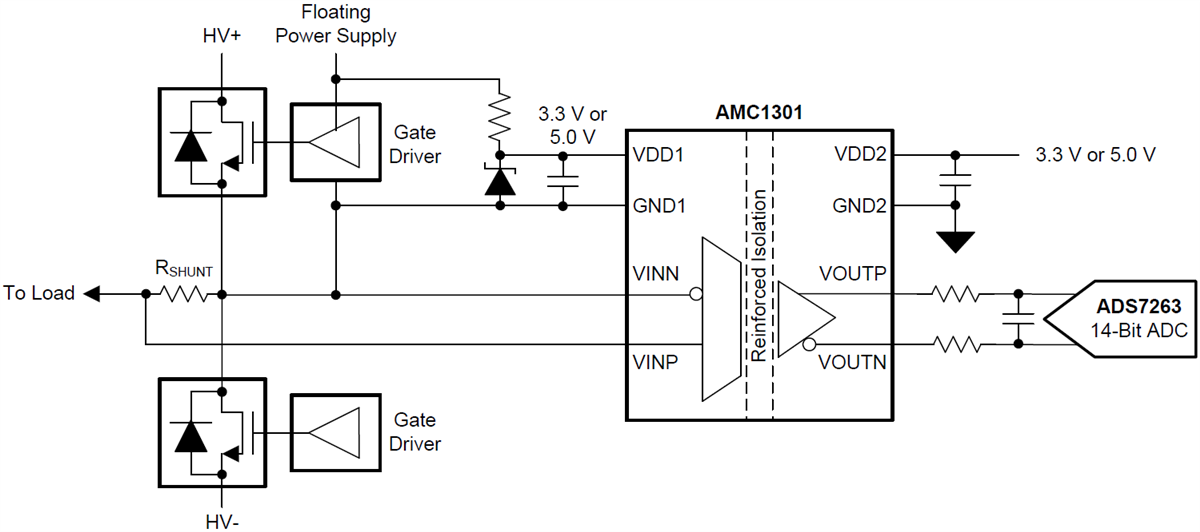

AMC1301/AMC1301-Q1の入力は、シャント抵抗または他の低電圧レベルの信号源と直接接続するよう最適化されています。優れた性能により、電流が正確に制御され、システムレベルで電力を削減できるほか、特にモータ制御用途でトルクのリプルを低減できます。AMC1301/AMC1301-Q1は、同相モード過電圧検知および1次側電源電圧喪失検知の機能が搭載されているため、システムレベルの診断と設計が簡単になります。AMC1301/AMC1301-Q1は、拡張工業用温度-40°C～+125°Cの全範囲にわたって性能を規定しており、幅広の8ピンSOIC（DWV）パッケージで供給されます。AMC1301-Q1デバイスは、車載用アプリケーションを対象としたAEC-Q100認定を受けています。

特徴

シャント抵抗を用いた電流測定に最適化された±250mVの入力電圧範囲
低オフセット誤差およびその温度係数
- 25°Cにおいて±200µV、±3 µV/°C（Max）
固定ゲイン: 8.2
非常に低いゲイン誤差およびその温度係数
- 25°Cにおいて±0.3%（Max）、±50ppm/°C（Max）
非常に低い線形誤差およびその温度係数
- 0.03%（Max）、1ppm/°C（Typ）

ハイサイド、ローサイド共に3.3Vで動作可能
システムレベル診断機能
安全関連の認定
- DIN V VDE-V 0884-10 (VDE-V 0884-10): 2006-12に準拠した強化絶縁耐圧7000V_PK強化絶縁
- UL1577に準拠した絶縁耐圧: 5000V_RMS（1分間）
- CAN/CSA No. 5A-Component Acceptance Service Notice、IEC 60950-1、およびIEC 60065 End Equipment Standards認定
- 広い産業用温度範囲に完全対応
