Texas Instruments AMC1333M10強化絶縁変調器

Texas Instruments AMC1333M10強化絶縁型デルタシグマ変調器は、磁気干渉に対する耐性が高い絶縁バリアによって入力回路から出力を分離します。絶縁バリアは、DIN EN IEC 60747-17（VDE 0884-17）およびUL1577規格に準じて8000VPEAKまでの強化絶縁を実現できるように承認を取得しており、1.5kVRMSまでの作動電圧をサポートします。さらに、絶縁バリアは、異なるコモンモード電圧レベルで動作するシステムのセクションを分離し、電気的損傷を発生させたりオペレーターに有害になる可能性がある電圧から低電圧側を保護します。

TI AMC1333M10強化絶縁型デルタシグマ変調器は、包括的なバイポーラ±1V入力電圧範囲および高入力抵抗を具現化します。これは、高電圧アプリケーションでの抵抗分圧器への直接接続をサポートします。デバイスの出力ビットストリームは、内部生成クロックに同期されます。

デバイスは、データレート39kSPの場合に87dBのダイナミックレンジで16ビットの分解能を達成できるため、（TMS320F2807xあるいはTMS320F2837xマイクロコントローラファミリなどで）集積デジタルフィルタを使用してビットストリームに変換できます。

AMC1333M10は、8ピン、ワイドボディ、SOICパッケージに格納されており、–40°C～+125°Cの拡張工業温度範囲に完全指定されています。

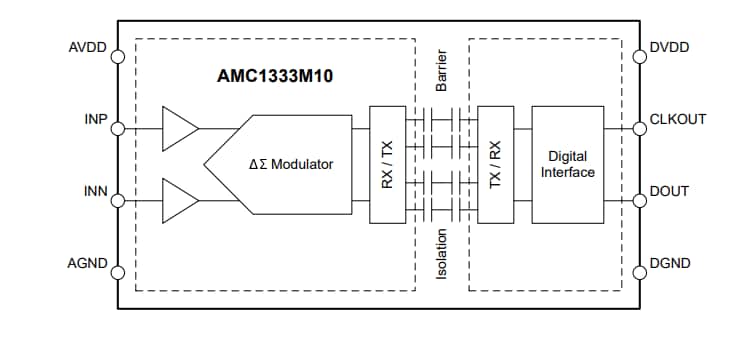

特徴

±1 V線形入力電圧範囲
2.4GΩ（標準）高入力インピーダンス
DC誤差が小さい:
- ±0.5mV（最大）オフセット誤差
- ±4µV/°C（最大）オフセットドリフト
- ±0.2%（最大）ゲイン誤差
- ±40ppm/°C（最大）ゲインドリフト
100kV/µs（最低）高CMTI
10MHz内部クロックジェネレータ
高圧側電源の表示がない

低EMI: CISPR-11およびCISPR-25規格に適合
安全関連認定:
- DIN EN IEC 60747-17（VDE 0884-17）に準じた8000V_PEAK強化絶縁
- UL1577に準拠した5700V_RMS絶縁（1分間）
拡張工業温度範囲全域で–40°C～+125°Cに完全指定
