Texas Instruments AMC3336高精度絶縁デルタシグマ変調器
Texas Instruments AMC3336高精度絶縁デルタシグマ（ΔΣ）モジュレータは、高インピーダンスAC電圧測定用に最適化されています。この絶縁DC/DCコンバータは完全に集積されており、デバイスの低圧側から単供給での動作が可能です。これによって、スペースに制約があるアプリケーションに固有のソリューションとなります。強化容量性絶縁バリアは、VDE V0884-11およびUL1577に準じた認定を取得しており、最高1.2kVRMSまでの作動電圧をサポートしています。絶縁バリアは、異なるコモンモード電圧レベルで動作するシステムの部分を分離し、低電圧側を危険な電圧とダメージから保護します。
Texas Instruments AMC3336の入力は、レジスタネットワークへの直接接続、あるいは他の高インピーダンス電圧源への直接接続を目的に最適化されています。優れたDC精度と低温度ドリフトは、–40°C～+125°Cの拡張工業温度範囲全体での正確な電圧計測をサポートしています。デジタルフィルタ（sinc3フィルタなど）を使用してビットストリームをデシメーションすることによって、データレート78kSPSの場合に85dBのダイナミックレンジで16ビット分解能を達成できます。
特徴
- 3.3Vまたは5V単電源（集積DC/DCコンバータ搭載）
- 電圧測定用に最適化された±1Vの入力電圧範囲
- 入力抵抗: 1GΩ（標準）
- DC誤差が小さい
- ±0.3mV（最大）オフセット誤差
- ±4µV/°C（最大）オフセットドリフト
- ±0.2%（最大）ゲイン誤差
- ±40ppm/°C（最大）ゲインドリフト
- 90kV/µs（最小）高CMTI
- システムレベル診断機能
- 低EMI（CISPR-11およびCISPR-25規格に適合）
- 安全関連認定
- DIN VDE V 0884-11に準じた6000VPEAK強化絶縁
- 4250VRMSで1分間の絶縁（UL1577による）
- 広範囲の工業用温度範囲（-40°C～+125°C）に完全対応
アプリケーション
- 絶縁電圧センシング・イン
- モータドライブ
- 光起電インバータ
- 電源システム
- 保護リレー

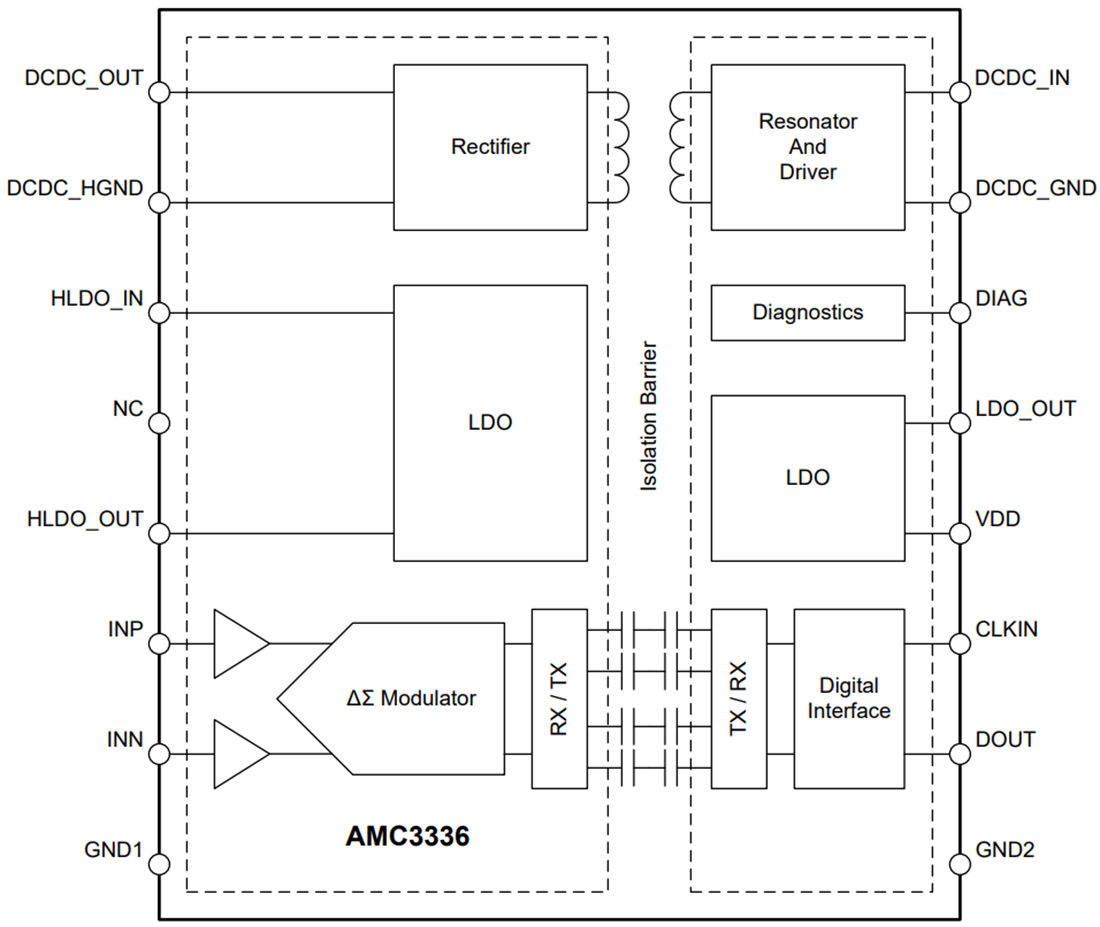

機能ブロック図
関連開発ツール
Texas Instruments AMC3306EVM/AMC3336EVMアンプ評価モジュール
集積DC/DCコンバータが搭載された絶縁アンプであるAMC3306/AMC3336の評価を目的としています。
公開: 2021-05-26
| 更新済み: 2022-03-11
