Texas Instruments bq41Z50EVM評価モジュール
Texas Instruments bq41Z50EVM評価モジュールは、マルチセルバッテリーシステムを電源とするアプリケーション内でbq41Z50燃料計の機能を評価するために開発されました。TIbq41Z50EVMには、bq41Z502-, 3-, または4-SeriesCell Battery Pack Manager with Dynamic Z-Track™ が含まれています。このモジュールはまた、電流センス抵抗、4つのサーミスタ、3つのLED、およびアプリケーションのカスタマイズを可能にするヘッダーオプションを備えています。
特徴
- ターボモードに対応
- 超低消費電力32ビットRISCプロセッサ
- SHA-1、SHA-256、ECCをサポート
- ダイナミックZ-Track技術
- 最大1MHz SMBus 3.2ホスト通信サポート
アプリケーション
- ノートブック/ネットブックPC
- 携帯用電子機器
- タブレット
- ドローン
- ハンドヘルド掃除機と掃除ロボット
- 医療およびテスト機器
必要な機器
- EV2400 またはEV2500 通信インターフェイスアダプタ
- EVMをEV2400またはEV2500通信インターフェイスアダプタに接続するケーブル
- 通信インターフェイスアダプタをコンピュータに接続するUSBケーブル
- Windows 7（またはそれ以降の）オペレーティングシステムが搭載されたコンピュータ
- バッテリマネジメントスタジオソフトウェアプログラムをダウンロードするためのインターネットアクセス
- 2～4個のバッテリセル
- 16.8Vおよび2Aを供給できる直流電源（定電流・定電圧のもの）
キット内容
- bq41Z50およびbq296103回路モジュール
- EVMをEV2400またはEV2500通信インターフェースアダプタに接続するケーブル
回路モジュール接続

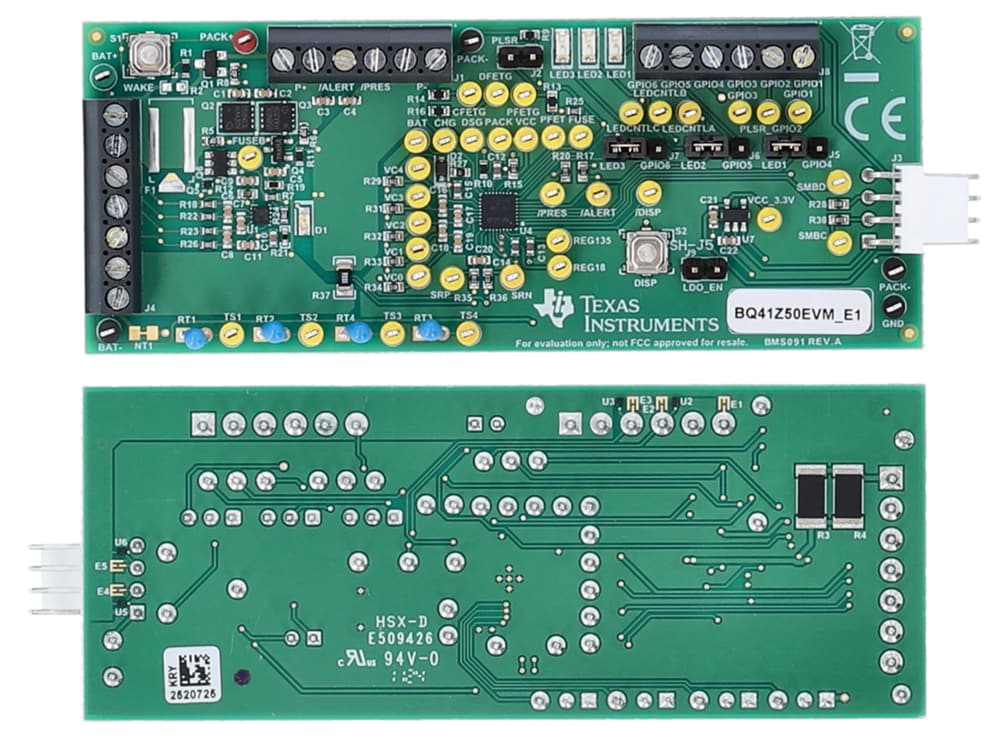

レイアウト
関連バッテリーパックマネージャー
Texas Instruments bq41Z50バッテリーパックマネージャー
このデバイスは、完全に統合されたシングルチップのバッテリーパックベースのソリューションです。
