Texas Instruments SimpleLink™ CC335xMOD Energy コンパニオン・モジュール

Texas Instruments SimpleLink™ CC335xMOD Energy コンパニオン・モジュールは、ハードウェア設計を簡素化し、市場投入までの時間を短縮するように設計された、認定済みモジュールです。これらのモジュールには2つバージョンがあります。

• CC3350MOD：2.4GHzおよび5GHz Wi-Fi^®6コンパニオン・モジュール
• CC3351MOD：2.4GHzおよび5GHz Wi-Fi 6およびBLUETOOTH^®Low Energy 5.4コンパニオン・モジュール

Texas Instruments CC335xMODは、Wi-FiおよびBluetooth Low Energyの最新規格を提供するとともに、Wi-Fi 4 (802.11 a/b/g/n) および Wi-Fi 5 (802.11ac) との互換性を維持しています。これらのCC335xMODデバイスは、Texas Instrumentsの第10世代コネクティビティ・コンボ・チップを基礎としています。そのため、CC335xMODは実績のあるテクノロジをベースにしています。これらのモジュールは、TCP/IPを実行するLinuxまたはRTOSホストによるコスト重視の組込みアプリケーションで使うのに理想的です。CC335xMODにより、IoT (モノのインターネット) 向けの組込みデバイス・アプリケーションでWi-Fi 6の効率を実現できます。

特徴

Key Features
- Wi-Fi 6（802.11ax）
- Bluetooth Low Energy5.4CC33x1MOD
- TCP/IPスタックを実行できる任意のプロセッサまたはMCUホストのコンパニオン・モジュール
- 統合型2.4GHzおよび5GHz PAにより、最大+18.3dBmの出力電力で完全なワイヤレス・システムを実現
- 動作温度：-40°C～+85°C
- 最大50Mbpsのアプリケーションスループット
- 規制認証
  - FCC：Z64-CC33DBMOD
  - IC/ISED：451I-CC33DBMOD
  - ETSI/CE
  - MIC (TELEC)：201-250530 (テストグレード：51)、201-250531 (テストグレード：50)
- CC3351 QuickTrack認定済みチップセットをベースとする
- Bluetoothコントローラサブシステム認定済
拡張機能
- Wi-Fi 6
  - 2.4GHzおよび5GHz、20MHz、単一の空間ストリーム
  - IEEE 802.11 a/b/g/n/axをサポートするMAC、ベースバンド、RFトランシーバ
  - ターゲット・ウェーク時間 (TWT)、OFDMA、MU-MIMO (ダウンリンク)、基本サービス・セットのカラーリング、トリガベース転送により効率を向上
  - WPA2とWPA3をサポートする、ハードウェアベースの暗号化と復号化
  - 優れた相互運用性
  - 4 ビット SDIO または SPI ホストインターフェイスのサポート
- Bluetooth Low Energy 5.4
  - LE符号化PHY (長距離)、LE 2M PHY (高速)、アドバタイズ拡張機能
  - UARTまたは共有SDIO用のオプション搭載ホスト・コントローラ・インターフェイス (HCI) トランスポート
  - Wi-Fiとの内部的な共存メカニズムにより同じRFチェーンとアンテナを共有
- 強化されたセキュリティ
  - セキュアなホスト・インターフェイス
  - ファームウェア認証
  - ロールバック防止保護
- マルチロールサポート（同時STAとAPなど）により、異なるRFチャネル（Wi-Fiネットワーク）上のWi-Fiデバイスに接続
- オプションのアンテナの多様性または選択
- 追加の2.4GHz無線 (ThreadやZigbee®など) との外部共存のための3線式または1線式PTA
- クロックソース
  - 40MHz XTAL高速クロック (モジュールに内蔵)
  - 内部低速クロックまたは外部32.768kHz低速クロック
- 小型サイズ
  - 65ピン、11mm × 11mmのLGAパッケージ、0.65mmピッチにより設計が容易

アプリケーション

グリッドインフラ
- 電力メータ
- ストリングインバータ
- マイクロインバータ
- エネルギー貯蔵電力変換システム（PC）
- EV充電インフラ
電化製品
- 冷蔵庫と冷凍庫
- オーブン
- 洗濯機と乾燥機
- 住宅用給湯器および暖房システム
- 空気清浄器と加湿器
- コーヒーメーカー
- エアコン屋内装置
- 真空ロボット
- ロボット芝刈り機
小売オートメーションと決済
プリンタ

ビル・オートメーションおよびホーム・オートメーション
- HVACコントローラ
- HVACゲートウェイ
- サーモスタット
- セキュリティゲートウェイの構築
- ガレージ・ドア・システム
- IPネットワークカメラとビデオドアベル
- ワイヤレスセキュリティカメラ
医療用
- 輸液ポンプ
- 電子病院用ベッドおよびベッド制御
- マルチパラメータ患者モニタ
- 血圧モニタ
- CPAPマシン
- 遠隔医療システム
- 超音波スキャナ
- 超音波スマートプローブ
- 電動歯ブラシ

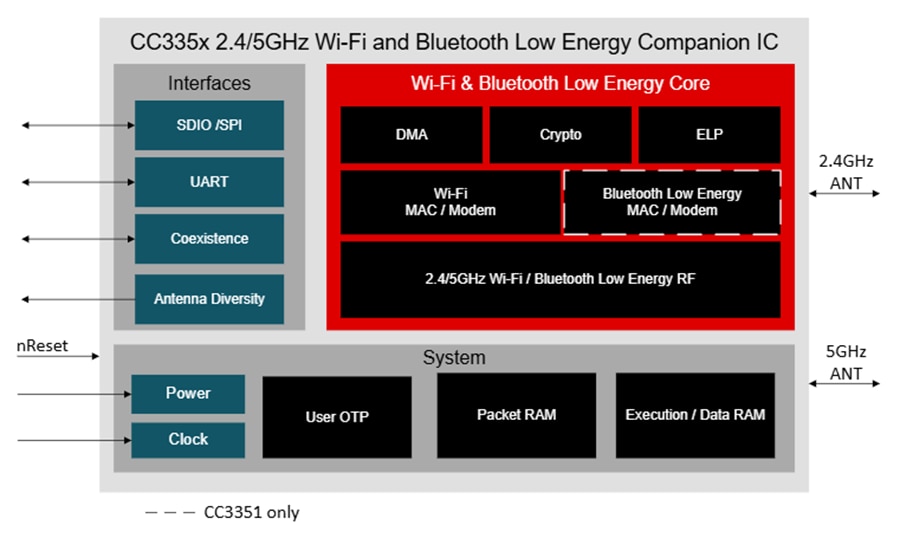

ブロック図

ハードウェアの概要

チャート - Texas Instruments SimpleLink™ CC335xMOD Energy コンパニオン・モジュール
