Texas Instruments CD74HC30 8入力 NANDゲート
Texas Instruments CD74HC30 8入力 NANDゲートは、1つの独立した8入力 NANDゲートが搭載されています。各ゲートは、正論理でブール関数 Y = /A ● /B ● /C ● /D ● /E ● /F ● /G ● /H を実行します。Texas Instruments CD74HC30は、2V ~ 6Vの広い動作電圧範囲、および –55°C ~ +125°Cの広い動作温度範囲を備えています。
特徴
- バッファ入力
- 2V〜6Vの広い動作電圧 範囲
- -55°C ~ +125°Cの広い動作温度範囲
- 最大10個のLSTTL負荷ファンアウトに対応
- LSTTL論理ICに比べて消費電力を大幅削減
アプリケーション
- アラーム/改ざん検出回路
- S-Rラッチ

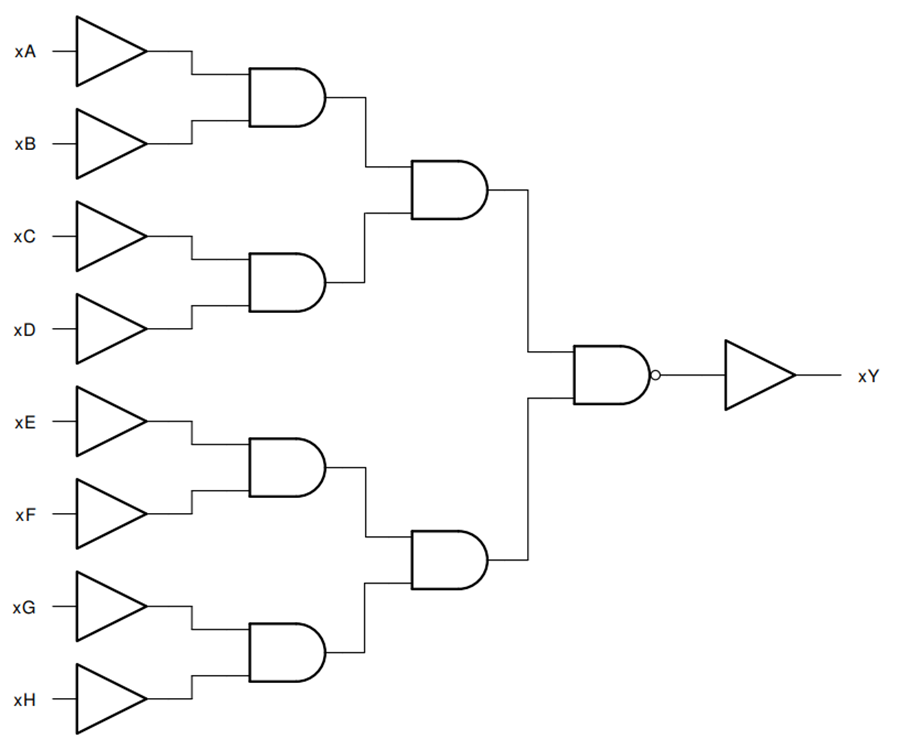

論理図（正論理）
開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
公開: 2025-04-30
| 更新済み: 2025-05-13
