Texas Instruments DACx0501デジタル・アナログ・コンバータ（DAC）
Texas Instruments DACx0501デジタルアナログコンバータ（DAC）には、16ビット（DAC80501）、14ビット（DAC70501）、12ビット（DAC60501）のオプションがあります。DACは、正確性が高い低消費電力デバイスで、電圧出力が備わっています。DACx0501 DACは、設計によって単調に指定されており、1 LSB未満の直線性が備わっています。このデバイスには、2.5V、5ppm/°C内部リファレンスが含まれており、1.25V、2.5Vまたは5Vのフルスケール出力電圧範囲を提供します。
DACx0501には、DAC出力をゼロスケールまたはミッドスケール確実にパワーアップし、有効なコードがデバイスに書き込まれるまでそのまま維持できるパワーオンリセット回路が搭載されています。これらのデバイスは消費電流が1mAと低く、5Vで標準15μAまで電流消費を低減できるパワーダウン機能が搭載されています。DACx0501デジタルインターフェイスは、SPI2Cピンを使用してSPIまたはI2Cモードに構成できます。SPIモードでは、DACx0501は、最速50MHzまでのクロックレートで動作する多機能性が高い3線式シリアルインターフェイスを活用します。I2Cモードでは、DACx0501 DACは、スタンダード（100kbps）、高速（400kps）、高速+（1.0Mbps）の各モードで動作します。
DACx0501 DACは、小型2mm × 2mm、8ピンWSONパッケージ、ならびに組立が簡単な10ピンVSSOPで販売されています。これらのデバイスは、–40°C～+125°Cの産業用温度範囲が特徴です。
特徴
- 16ビット性能: 1LSB INLおよびDNL（最大）
- 低グリッチエネルギー: 4nVs
- ワイド電源: 2.7V～5.5V
- バッファされている出力範囲: 5V、2.5V、または1.25V
- 超低消費電力: 5.5Vで1mA
- VDD = 5.5Vをともなう場合に1.62V VIH
- 統合5ppm/°C（最高）、2.5V高精度リファレンス
- ピン選択式シリアルインターフェイス:
- 3線式、SPI互換最高50MHz
- 2線式、I2C互換
- パワーオンリセット: ゼロスケールまたはミッドスケール
- 温度範囲: –40°C～+125°C
- パッケージ: 小型8ピンWSON、10ピンVSSOP
アプリケーション
- オシロスコープ（DSO）
- 半導体テスト
- データアクイジション（DAQ）
- LCDテスト
- アナログ出力モジュール
- スモールセル用基地局
- プロセス解析（ph、ガス、濃度、力、湿度）
- DC電源、AC電源、電子負荷

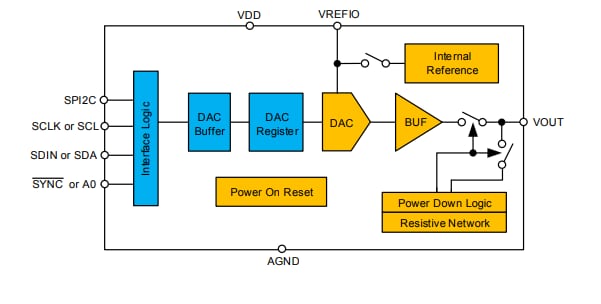

ブロック図
公開: 2019-09-05
| 更新済み: 2024-05-16
