Texas Instruments DACx3701/DACx3701-Q1 デジタル・アナログコンバータ
Texas Instruments DACx3701/DACx3701-Q1スマート・デジタル・アナログ・コンバータ (DAC) は、10ビット(DAC53701/DAC53701-Q1) および8ビット(DAC43701/DAC43701-Q1) のバッファされている電圧出力スマートDACです。これらのデバイスは消費電力が非常に低く、小型8ピンWSONパッケージに格納されています。小型パッケージおよび低消費電力と組み合わされた機能セットによって、DACx3701/DACx3701-Q1は、電化製品のドアのフェードイン フェードアウト、PWM入力によるプロセッサレスLED調光、汎用バイアスポイントの生成、電圧のマージニングとスケーリング、PWM信号の生成、医療アラーム音の生成といったアプリケーションにとって優れた選択肢です。
これらのデバイスには、不揮発性メモリ (NVM)、内部リファレンス、PMBus 互換のI2Cインターフェイス、汎用入力があります。Texas Instruments DACx3701/DACx3701-Q1は、リファレンスとして内部リファレンスまたは電源で動作し、1.8V〜5.5Vのフルスケール出力を実現します。DACx3701/DACx3701-Q1は、その高集積機能のおかげでスマートDACデバイスとなっています。スマートDACには、強制センス出力、GPIベースの機能トリガー、医療アラーム、PWM出力、NVM機能が搭載されており、ソフトウェアを使用せずにシステムの性能と制御を実現できます。
特徴
- 1 LSBINL、DNL (10ビット、8ビット)
- 広い動作範囲
- 電源: 1.8V～5.5V
- –40°C～+125°C温度範囲
- 汎用入力（GPI）ベースの機能トリガー
- PmBus™互換 I 2Cインターフェイス
- 標準、高速、高速モードプラス
- ブロードキャストアドレスを使用して構成された4つのデバイスアドレス（オプション）
- V DD =5.5Vをともなう場合に1.62V VIH
- ユーザープログラマブル非揮発性メモリ（NVM/EEPROM）
- すべてのレジスタ設定の保存と呼び出し
- プログラマブル波形生成: 正方形、三角形、ノコギリ波
- 三角形波形とFBピンを使用したパルス幅変調（PWM）出力
- 事前にプログラムされている医療アラームトーン生成モード: 低、中、高優先度のアラーム
- デジタルスルーレート制御
- 内部基準
- 1.8Vで0.2mAの超低消費電力
- 柔軟性に富んだ起動 - 高インピーダンスまたは10K-GND
- 8ピンWSON (2mm × 2mm) 小型パッケージ
アプリケーション
- オーブン
- 人工呼吸器
- 輸液ポンプ
- 麻酔デリバリーシステム
- 手術用機器
- ラックサーバ
- 出口と緊急照明
データシート

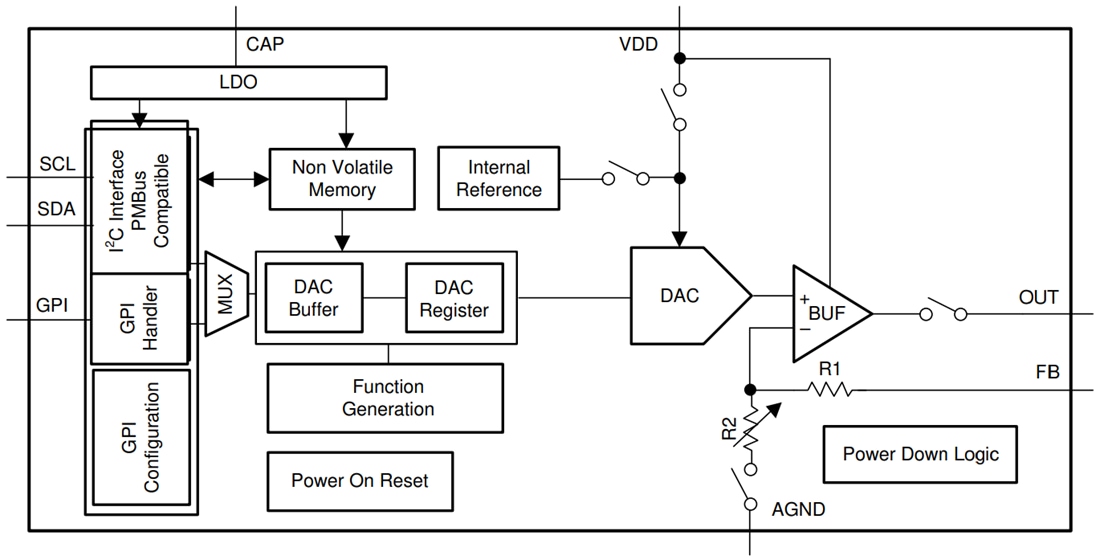

機能ブロック図
関連のある開発ツール
Texas Instruments DAC53701EVM DAC評価モジュール (EVM)
DAC43701およびDAC53701の商業および車載バージョンの性能を評価します。
公開: 2021-02-05
| 更新済み: 2024-01-15
