Texas Instruments DACxx6xT低消費電力電圧出力DAC
Texas Instruments DACxx6xT低消費電力電圧出力デジタルアナログコンバータ（DAC）は2.5V、4ppm/ºC内部リファレンスが特徴で、2.5V～5Vのフルスケール出力電圧範囲を提供します。内部リファレンスには±5mVの初期精度があり、REFIN/VREFOUTピンで最大20mAをソースまたはシンクできます。これらのデバイスはモノシリックで、優れた直線性を実現して好ましくないコードツーコードの過渡電圧を最小限に抑えます。最大50MHzのクロックレートで動作する汎用3線式シリアルインターフェースを使用しています。これらは、有効なコードがデバイスに書き込まれるまでゼロスケールでのDAC出力パワーを保証する、パワーオンリセット回路を組み合わせています。DACxx6xTは、同様に中スケールの電力です。これらのデバイスには、5Vで一般的に550nAに消費電流を低減するパワーダウン機能が搭載されています。低電力消費、内部リファレンス、小型形状によって、これらのデバイスはポータブル、バッテリ動作機器に最適です。
特徴
- Relative accuracy of 4LSB INL at 16-Bits
- 0.1nVs Low glitch impulse
- Bi-directional reference pin of input or 2.5V output
- 4ppm/°C temperature drift (Typ)
- Power-on reset to zero-scale or mid-scale
- Low power of 4mW at 5V AVDD
- 2.7V to 5.5V Wide power supply range
- 50MHz SPI with Schmitt-Triggered inputs
- LDAC and CLR functions
- Output buffer with rail-to-rail operation
- Pin-to-Pin compatible with DAC8562 family
- 5V TTL I/O enabled
- WSON-10 (3mm×3mm), VSSOP-10 Packages
- -40°C to 125°C Temperature range
アプリケーション
- Portable instrumentation
- PLC analog output module
- Bipolar outputs
- Closed-Loop servo control
- Voltage controlled oscillator tuning
- Data acquisition systems
- Programmable gain and offset adjustment
Associated Product
Texas Instruments DAC8562TEVM評価ボード
低消費電力、電圧出力、デジタルアナログコンバータ（DAC）のDACx56xファミリ用に設計されています。

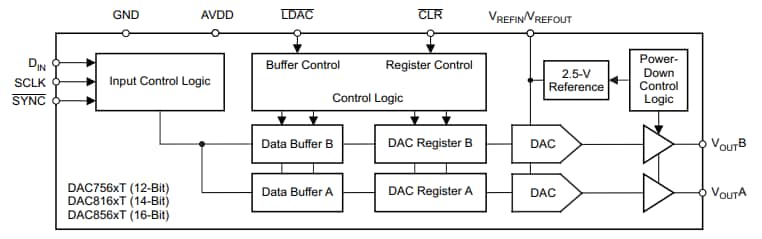

Functional Block Diagram
公開: 2015-12-01
| 更新済み: 2022-03-11
