Texas Instruments DLP230KP DLP® 0.23 HDデジタルミラーデバイス

Texas Instruments DLP230KP DLP® 0.23 HDデジタルマイクロミラーデバイス（DMD）は、デジタル制御マイクロ光電気機械システム（MOEMS）空間光変調器（SLM）です。適切な光学システムとともに使用すると、デバイスにクリスプと高品位HD画像または映像が表示されます。

DLP230KPは、DLP230KP DMDとDLPC3434コントローラで構成されているチップセットの一部です。また、このチップセットには、DLPA2000、DLP2005、DLP3000 PMIC/LEDドライバも対応しています。このデバイスは、高画像品質、小型フォームファクタ、低消費電力が重要になるポータブル電子機器に最適なコンパクトなサイズを実現しています。

TI DLP® Pico™ディスプレイ・テクノロジの入門ページを訪れ、DMDテクノロジの詳細を習得しましょう。DLP230KPには、確立されたリソースが含まれており、設計サイクルが短縮されます。この設計サイクルには、生産準備が整った光学モジュール、光学モジュールメーカ、設計事務所が含まれます。

特徴

  • ウルトラコンパクト0.23" (5.95mm) 対角型ミラー配列
  • 画面にHD 1280 × 720ピクセルを表示
  • 5.4µmマイクロミラーピッチ
  • 17°のマイクロミラーチルト角（対平面）
  • 最適効率と光学エンジンサイズ用サイドイルミネーション
  • 偏波無依存アルミマイクロミラー表面
  • 38ビットSubLVDS入力データバス
  • 専用DLPC3434コントローラ（ディスプレイ・アプリケーション用）
  • 信頼性の高い動作を目的とした専用のDLPA2000、DLPA2005、またはDLPA3000 PMIC/LED

アプリケーション

  • 超小型、超低消費電力picoプロジェクタ
  • 電話、タブレット、ラップトップ
  • スマートスピーカ
  • スマートホーム

関連製品

Texas Instruments DLPC3434 DLPデジタル・コントローラ

チップセットの一部で、DLP230KPデジタル・マイクロミラー・デバイス（DMD）の信頼性の高い動作をサポートしています。

Learn MoreTexas Instruments DLPC3434 DLPデジタル・コントローラ について View ProductsTexas Instruments DLPC3434 DLPデジタル・コントローラ に関連

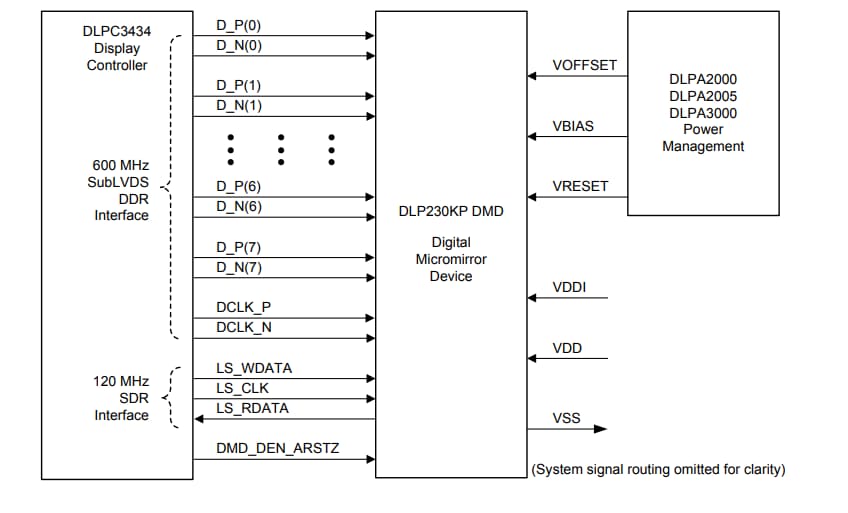

簡略化されたアプリケーション

アプリケーション回路図 - Texas Instruments DLP230KP DLP® 0.23 HDデジタルミラーデバイス
公開: 2019-04-22 | 更新済み: 2023-08-22
