Texas Instruments DLP5532-Q1車載DMDマイクロミラーアレイ

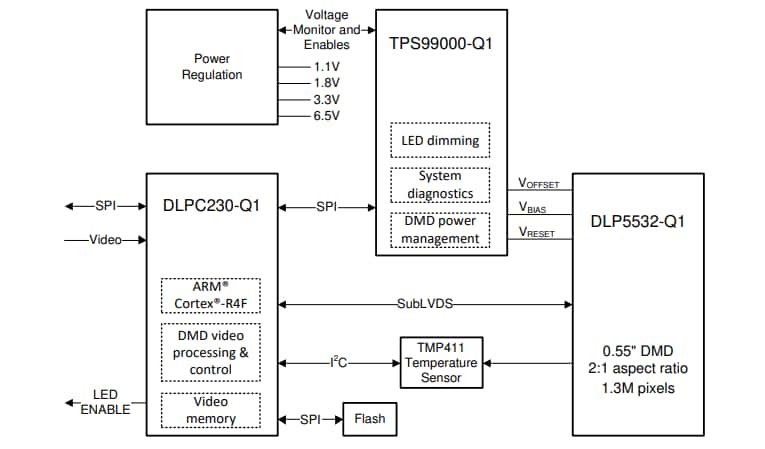

Texas Instruments DLP5532-Q1車載DMDミラーアレイには、DLPC230-Q1 DMDコントローラおよびTPS99000-Q1システム管理ならびに照明コントローラが組み合わされており、固有のウィンドウフィルム面に照明を当てると高性能の車載用ウィンドウディスプレイを達成しています。DLP5532-Q1は、幅広いアスペクト比の設計をサポートする2:1のアスペクト比を提供し、130万のネイティブ・ピクセルにより、高分解能のコンテンツを実現します。

TI DLP5532-Q1 0.55インチDMD は、従来のDLP3030-Q1自動車 DMDの3倍以上の光スループットを備えており、より大きく明るいディスプレイを実現して視聴体験を向上させます。このチップセットをLEDとプロジェクタと組み合わせることで、125%NTSCの深い彩度、1,000ルーメン以上の非常に高い輝度、100:1 以上の調光比率を実現します。DLP5532-Q1自動車DMDマイクロミラー・アレイは底面照明用に構成されており、非常に効率的でよりコンパクトな光学エンジン設計が可能です。

DLP5532-Q1は、熱抵抗が低いS450パッケージに格納されており、さらに効率的な熱ソリューションを実現できます。

特徴

DLP5532-Q1自動車チップセットの内容：
- DLP5532-Q1 DMD
- DLPC230-Q1 DMDコントローラ
- TPS99000-Q1 システム管理および照明コントローラ
低消費電力と放射のための600MHz Sub-LVDS DMDインターフェイス
温度上昇に対する10kHz DMDリフレッシュレート
DMDメモリセルの内蔵自己テスト
ウィンドウディスプレイおよびその他の内装ディスプレイ向けに最適化された画像性能

自動車アプリケーション向けに認定済み
- –40°C～105°C動作DMDアレイ温度範囲
0.55インチ対角マイクロミラー・アレイ
- 7.6µmのマイクロミラーピッチ
- ±12°のマイクロミラーチルト角（平坦な状態に相対）
- 最適効率と光学エンジンサイズ用ボトムイルミネーション
- 1152 × 576入力解像度に対応
- 最大2304 x 1152解像度（外部GPUベースのダイヤモンド・プリプロセッシング搭載）
- LEDまたはイルミネーションとの互換性あり
