Texas Instruments DP83TC813x-Q1車載用イーサネットPHY
Texas Instruments DP83TC813x-Q1車載用イーサネットPHYは、IEEE 802.3bw準拠の車載用™ PHYTERイーサネット物理層トランシーバで、非シールド・ツイストペア・ケーブルで作動できます。PHYは、TC10スリープとウェイク機能をサポートしています。非シールド・シングルツイストペアケーブルを介したデータの送受信に必要なすべての物理層機能を実現しています。このデバイスには、標準のMII、RMII、RGMII、SGMII MACインターフェイスをサポートしているxMII柔軟性が備わっています。PHYは、MDI側にローパスフィルタも統合されており、排出量を削減できます。
このデバイスには、診断ツールキットが搭載されており、リアルタイム・モニタリング・ツール、デバッグ・ツール、テスト・モードの豊富なリストを実現しています。最初の統合静電放電（ESD）監視ツールは、ツールキット内にあります。MDIのESDイベントをカウントし、プログラム可能な割り込みを使用してリアルタイムの監視を提供することができます。さらに、Texas Instruments DP83TC813-Q1には、MACを使用せずにデータを送受信するための内部ループバックと完全に互換性のある疑似ランダムバイナリシーケンス（PRBS）フレーム生成ツールが含まれています。このデバイスは、5.00mm × 4.00mm、28ピンVQFNウェッタブル・フランク・パッケージに格納されています。
特徴
- Open AllianceおよびIEEE 802.3bw 100BASE-T1に準拠
- 統合LPFでレベルIVエミッションに合格
- TC-10（< 20µAスリープ電流に準拠）
- 小型フォームファクタ: 28ピン VQFN (5mm x 4mm)
- SAE J2962-3 EMC準拠
- 構成可能なI/O電圧: 3.3V、2.5V、1.8V
- MACインターフェイス: MII、RMII、RGMII、SGMII
- MACインターフェイス・ピン（3.3V、2.5V、1.8V）のためのオプションの独立した電圧レール
- 車載アプリケーション向けAEC-Q100認定:
- 温度グレード1（–40°C~+125°Cの動作周囲温度）
- ピン19および20での±8kV HBM ESD
- IEC61000-4-2 ESD分類レベル4（ピン19および20）: ±8kV接触放電
- IEEE 1588 SFDサポート
- 802.3brフレーム・プリエンプション・サポートに準拠したTSN
- 低消費電力アクティブ電力動作: < 230mW
- 診断ツールキット
- 信号品質表示（SQI）
- 時間領域反射率（TDR）
- 静電放電センサ
- 電圧センサ
- PRBS内蔵自己テスト
- ループバック
- VQFN, ウェッタブル・フランク・パッケージング
アプリケーション
- ADAS
- ゲートウェイとボディコントロール
- テレマティクス

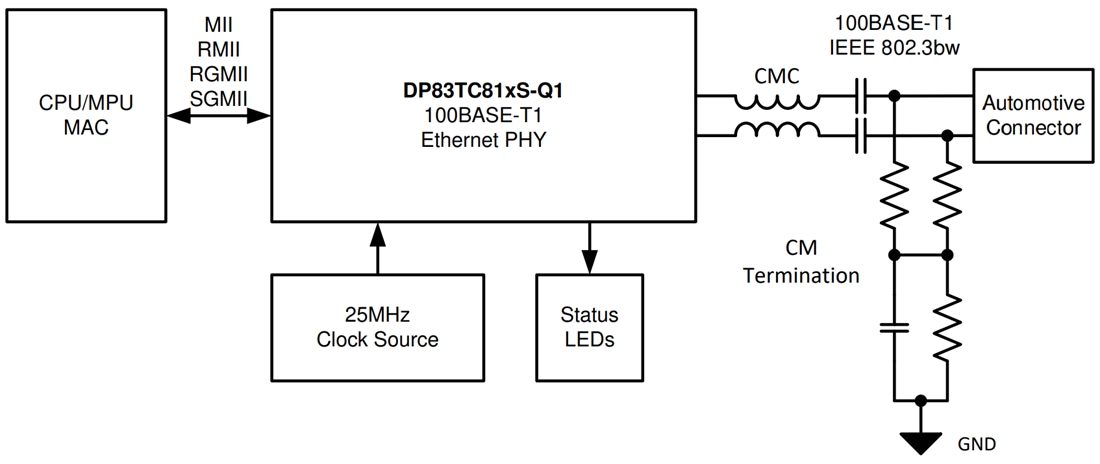

簡略図
関連のある開発ツール
Texas Instruments DP83TC813EVM-MC評価モジュール
EVMは、IEEE 802.3bwに適合し、速度100Mbpsをサポートするように設計されています。
公開: 2022-06-06
| 更新済み: 2022-09-20
